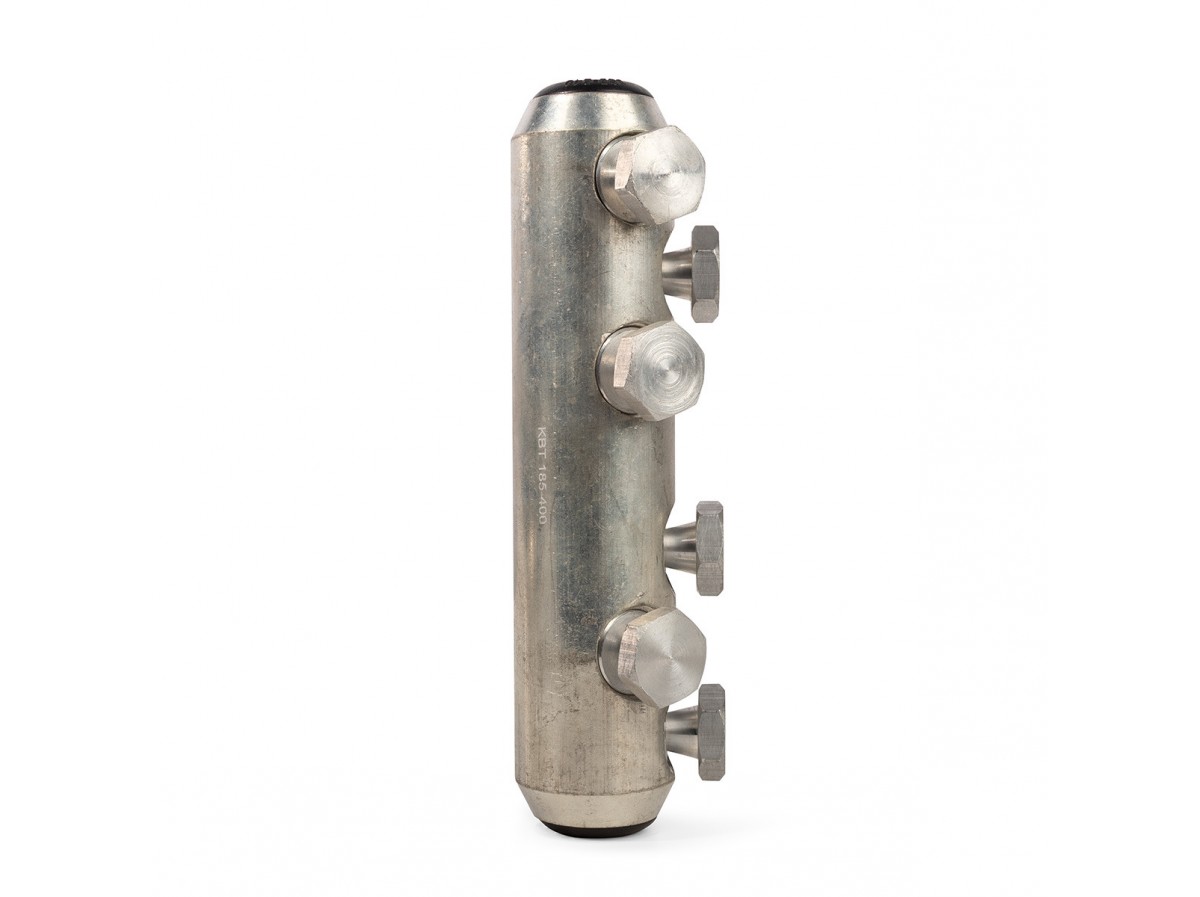

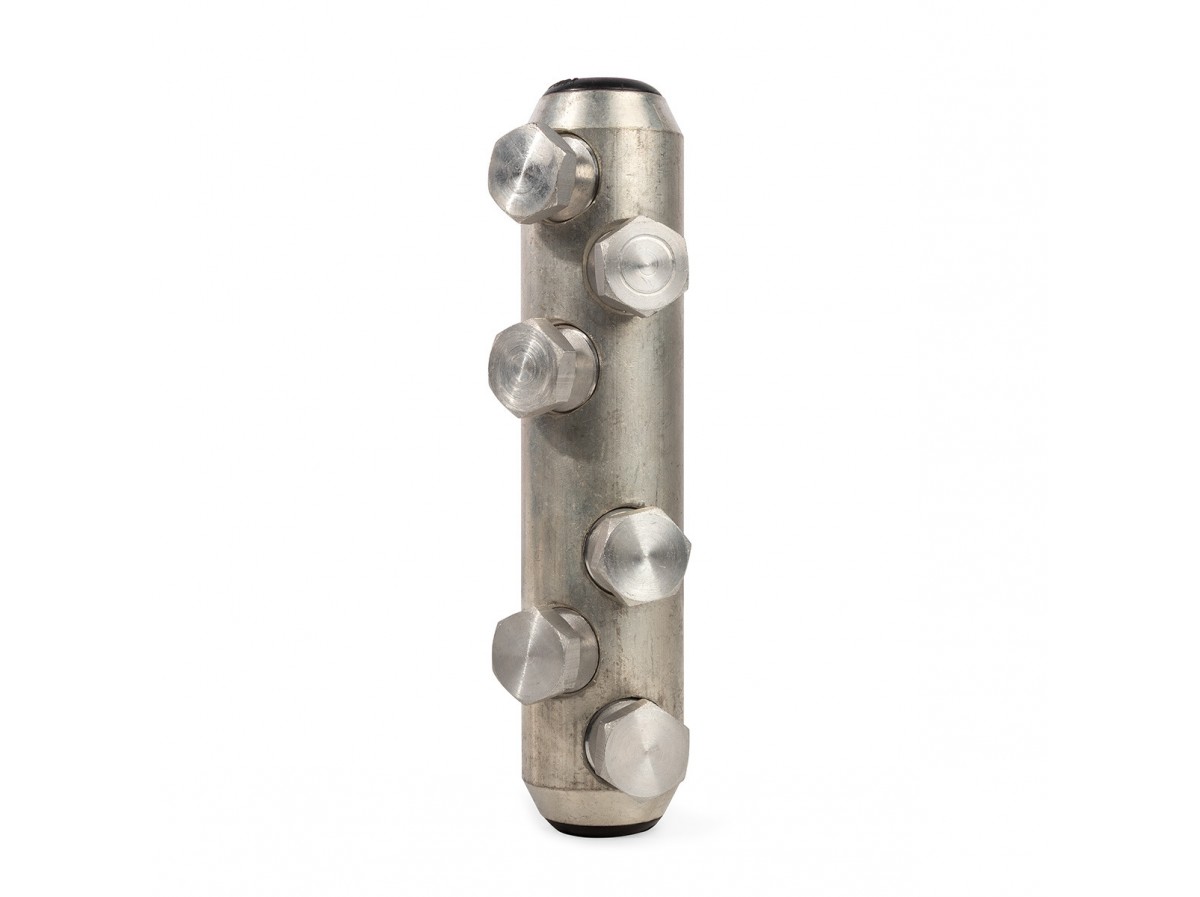

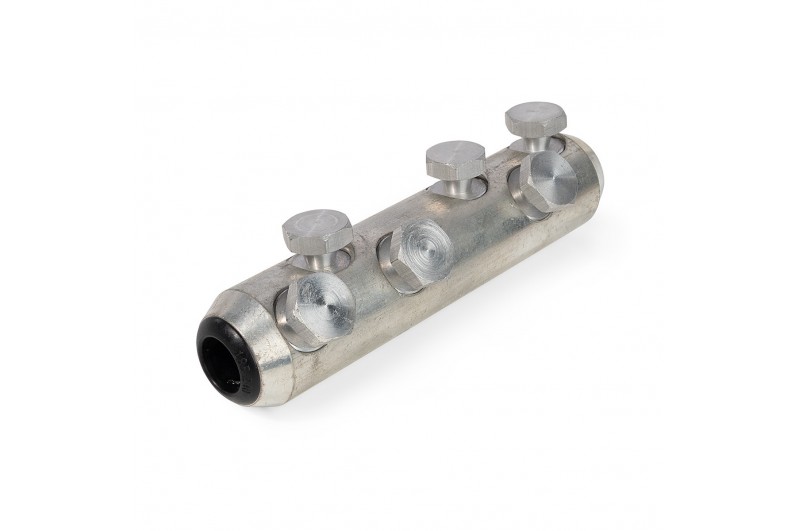

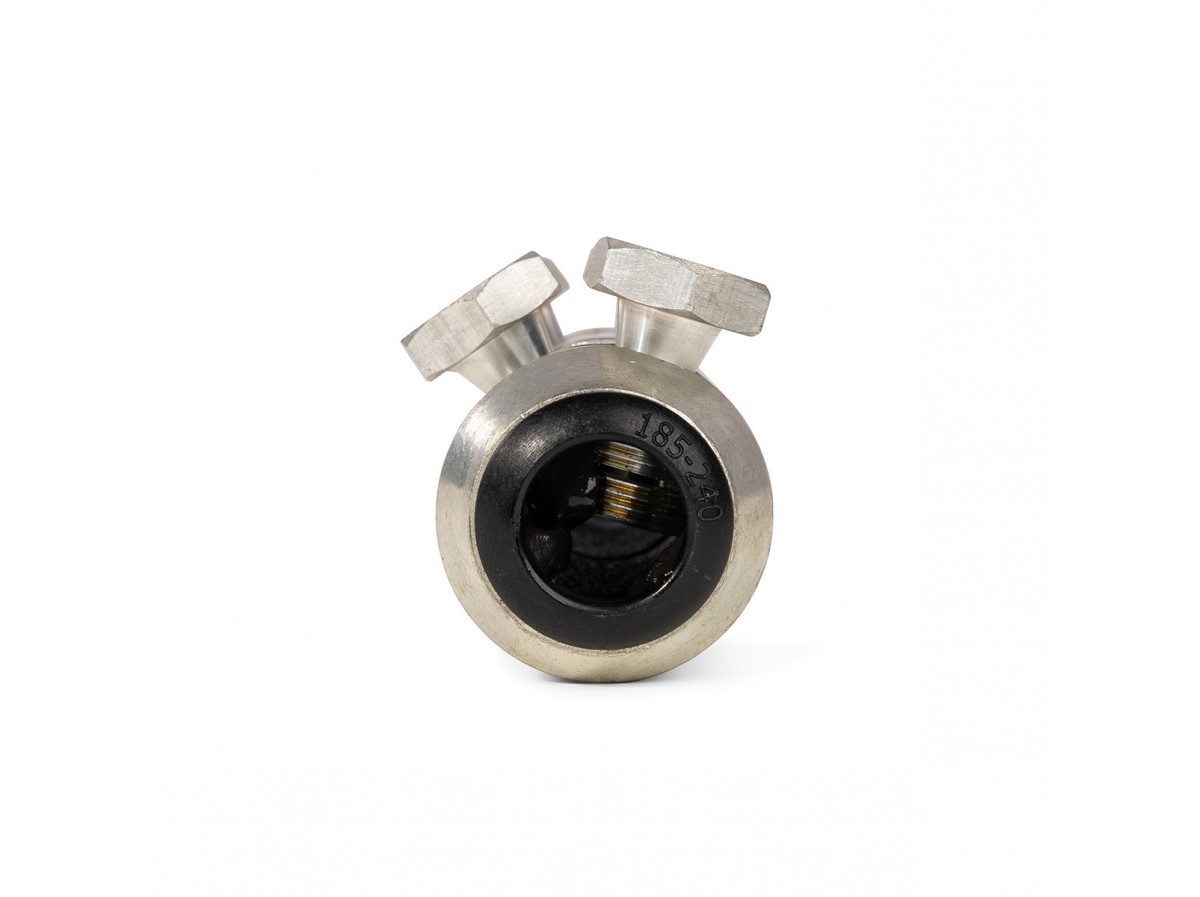

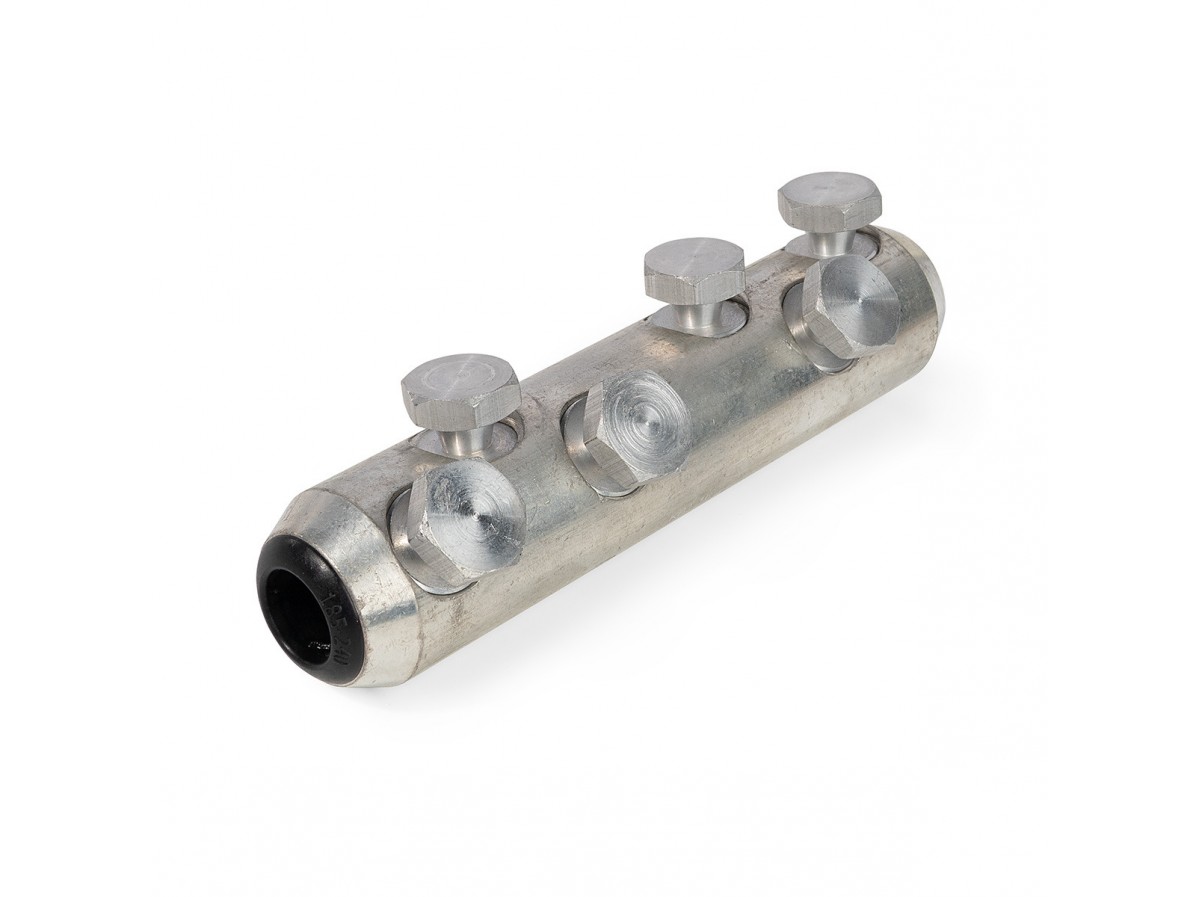

Соединитель болтовой 6СБЕ-185/400 (GPH) с угловым расположением болтов луженый

Вопросы и ответы

<div class="q-row"><div class="q-title">Что лучше использовать в кабельных муфтах: болтовые наконечники и соединители или под опрессовку?</div><div class="q-value">Нельзя однозначно сказать, что лучше использовать в кабельных муфтах – болтовые наконечники и соединители или под опрессовку. И то, и другое одинаково приемлемо для использования в кабельных муфтах, несмотря на то, что эти виды наконечников и соединителей имеют отличия. Основное отличие заключается в методе монтажа. Наконечники и гильзы под опрессовку монтируются на жилу методом опрессовки. Болтовые наконечники и соединители — c помощью прижимных болтов со срывающейся головкой. Болтовые наконечники и соединители значительно дороже, чем наконечники и гильзы под опрессовку. Кроме того, болтовые наконечники и соединители имеют большие габаритные размеры (внутренний и внешний диаметры корпуса). Однако, при этом, болтовые наконечники и соединители являются мультиразмерными и рассчитаны на диапазон сечений, который совпадает с диапазоном сечений кабельных термоусаживаемых муфт. Таким образом, при комплектации кабельных муфт болтовыми наконечниками и соединителями сохраняется мультиразмерность.</div></div><div class="q-row"><div class="q-title">Почему болтовые «КВТ» есть с расположением болтов под углом друг к другу, а есть с расположением в ряд?</div><div class="q-value">В конструкции болтовых наконечников и соединителей болты являются ключевыми элементами, обеспечивающими крепеж и подключение кабельных жил. В отличие от расположения болтов в один ряд, расположение со смещением и под различными углами к кабельной жиле гарантирует увеличение площади контактного пятна и механической прочности соединения. Однако расположения болтов в один ряд, по мнению многих электросетевых компаний, более приемлемо, поскольку это расположение более удобно для срыва болта при монтаже.</div></div><div class="q-row"><div class="q-title">Есть ли принципиальная разница в том, сколько болтов присутствует на болтовом соединителе или наконечнике?</div><div class="q-value">Число крепежных болтов — очень важный параметр для болтовых наконечников и соединителей. Чем больше количество болтов на один наконечник или соединитель, тем надежнее будет контактное соединение и подключение. Болтовые наконечники и соединители, присутствующие на российском рынке делятся на два типа: наконечники, имеющие по 1-му болту (соответственно, 2 болта для соединителей) и наконечники, имеющие по 2 болта (4 болта для соединителей). Существует также определенная зависимость числа болтов от сечения кабеля: чем больше сечение жилы, тем большее требуется количество болтов. Например, если наконечники и соединители на диапазон сечений 150/240 мм² имеют только один болт (и, соответственно, соединители — всего лишь 2 крепежных болта), этого явно недостаточно для обеспечения необходимой механической прочности и требуемых электрических параметров.</div></div><div class="q-row"><div class="q-title">Что делать, если после срыва болтовых головок на корпусе соединителя остались выступы от болтов?</div><div class="q-value">Наличие или отсутствие выступов во многом зависит от конструкции самих болтов. В случае, если «тело» болта с нарезанной резьбой имеет всего одну глубокую проточку (так называемую «срывную шейку») в месте предполагаемого срыва головки, то почти наверняка после срыва головки останется выступ. Особенно часто это будет проявляться при монтаже кабелей с максимальным сечением из того диапазона, на который рассчитан соединитель или наконечник. Кроме того, некачественный материал или неправильно рассчитанное усилие срыва головки, а также любые отклонения в диаметре срывной шейки могут привести к преждевременному срыву и выступам оставшимся на поверхности. Поэтому в случае болтовых наконечников и соединителей, как ни в каких других электротехнических изделиях, прежде всего, важно выбирать поставщика, обладающего необходимым парком современного высокоточного оборудования и способного соблюсти строгие технологические требования. Например, в болтовых наконечниках и соединителях производства «КВТ», многоуровневая конструкция болтов заложена уже в качестве базовой. Наличие не одной, а нескольких срывных шеек обеспечивает срыв болтов вровень или ниже поверхности корпуса. В случае если по тем или иным причинам монтажник встретился с проблемой выступающих болтов после срыва головок, то необходимы следующие действия: – для наконечников и соединителей на напряжение 1 и 10 кВ достаточно обточить и сгладить напильником острые режущие кромки на сорванной поверхности болта. Таким образом, чтобы усаживаемая впоследствии термоусадочная трубка налезла на соединение и не повреждалась после монтажа. Перед усадкой трубки необходимо тщательно убрать все металлические опилки. – для наконечников и соединителей на напряжение 20 и 35 кВ никаких выступов быть не должно. Неровности и выступы должны быть зашлифованы вровень с поверхностью корпуса. Перед усадкой термоусаживаемой трубки необходимо тщательно убрать и удалить все металлические опилки.</div></div><div class="q-row"><div class="q-title">Различия в конструкции лопаток болтовых наконечников: под углом, по центру, с выносом</div><div class="q-value">У разных производителей встречается разная конструкция лопатки болтовых наконечников: лопатка под углом, посередине наконечника, с выносом и как у «КВТ» – какие выбрать? Выбор конструкции болтового наконечника зависит от многих факторов. Наконечник с размещением лопатки по центру корпуса относительно центральной оси, ограничен длиной лопатки относительно ширины токопроводящей шины. Если расстояние до крепежного отверстия на шине больше, чем длина лопатки наконечника — подключить последний не представляется возможным. При расположении лопатки под углом относительно плоскости корпусной части наконечника и, соответственно, самой жилы, возникают сложности при подключении, связанные с необходимостью изгиба кабельных жил, а в ограниченном пространстве щитового устройства подобное вообще бывает невозможно. Если лопатка наконечника «с выносом», то есть, смещена относительно центральной оси и расположена ниже корпуса, то нет ограничений по ширине шины, и отсутствует необходимость изгибать жилы кабеля. Наконечник с такой конструкцией лопатки не имеет никаких ограничений.</div></div><div class="q-row"><div class="q-title">Для чего внутри корпуса болтовых наконечников и соединителей нарезана резьба?</div><div class="q-value">Зубчатый рельеф, выточенный на внутренней, цилиндрической поверхности болтовых наконечников и соединителей выполняет несколько важных функций: – увеличение механической прочности контактного соединения с жилой – разрушение оксидного слоя на поверхности алюминиевых жил кабеля – увеличение общей площади контактной поверхности кабельных жил с корпусом болтовых наконечников/соединителей</div></div><div class="q-row"><div class="q-title">Можно ли для временной установки болтовых наконечников не срывать болтовые головки, а просто закрутить болты посильнее, чтобы впоследствии демонтировать?</div><div class="q-value">Нельзя. Необходимые электрические и механические характеристики контактного соединения, делающие его работоспособным, достигаются правильно подобранным моментом срыва болтовых головок. Если головка не сорвана, это означает, что требуемое усилие еще не достигнуто и соединение не может быть надежным. А если головка сорвалась, то повторное использование болтового наконечника или соединителя становиться невозможным.</div></div><div class="q-row"><div class="q-title">Чем отличаются болтовые наконечники НБЕ\СБЕ «КВТ» от винтовых наконечников «GPH»?</div><div class="q-value">Технология монтажа в обоих типах наконечников идентична: крепеж на жилах кабеля осуществляется при помощи болтов (винтов) со срывными головками. Есть небольшие отличия в геометрических размерах и диапазонах сечений. В линейке «GPH» представлены две серии винтовых наконечников: экономная и стандартная. Различие между двумя сериями — в количестве болтов на один наконечник. В эконом серии «GPH» — это один болт на наконечник, в стандартной — по два болта (и соответственно 4 болта на гильзу). Все болтовые наконечники производства НБЕ\СБЕ «КВТ» имеют по два болта. Расположение болтов в «Евро-серии» не рядное, а под углом в 50° так же как в наконечниках «GPH». Прочие параметры, такие как форма, материал, из которого изготавливается наконечник; механическая прочность и контактное сопротивление наконечников «КВТ», аналогичны наконечникам, выпускаемым немецкой компанией «GPH».</div></div><div class="q-row"><div class="q-title">Зачем после установки наконечника на него усаживается термоусаживаемая трубка?</div><div class="q-value">В кабельных муфтах термоусаживаемая трубка, которая устанавливается на наконечники, носит название концевой манжеты. После усадки концевая манжета должна полностью перекрывать хвостовик наконечника, место стыка «жила-наконечник» и заходить на изоляцию кабельной жилы. На внутреннюю поверхность манжеты нанесен слой термоплавкого клея. В процессе усадки, клей расплавляется и герметично запечатывает контактное соединение. Термоусаживаемая манжета выполняет следующие основные функции: – герметизация и защита от коррозии контактного соединения «жила – наконечник» – изоляция хвостовика наконечника и обеспечение безопасной разводки внутри щитового устройства – защита от излома (актуально в тех случаях, когда используются гибкие кабели или провода)</div></div>
