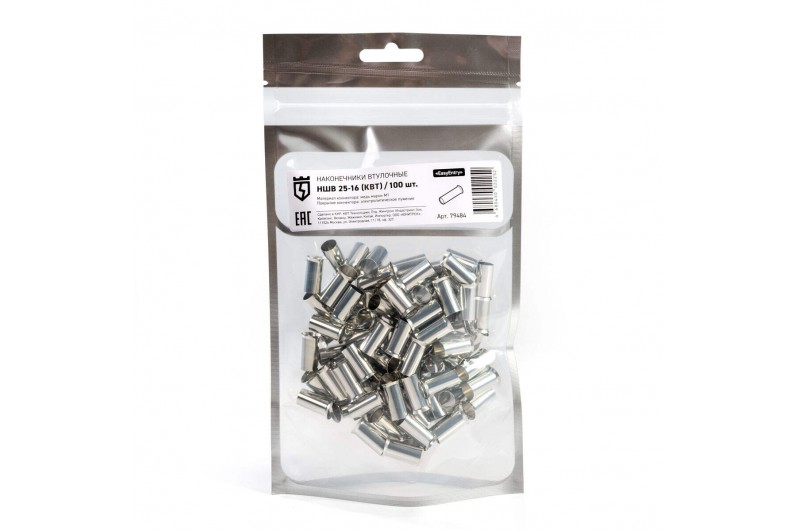

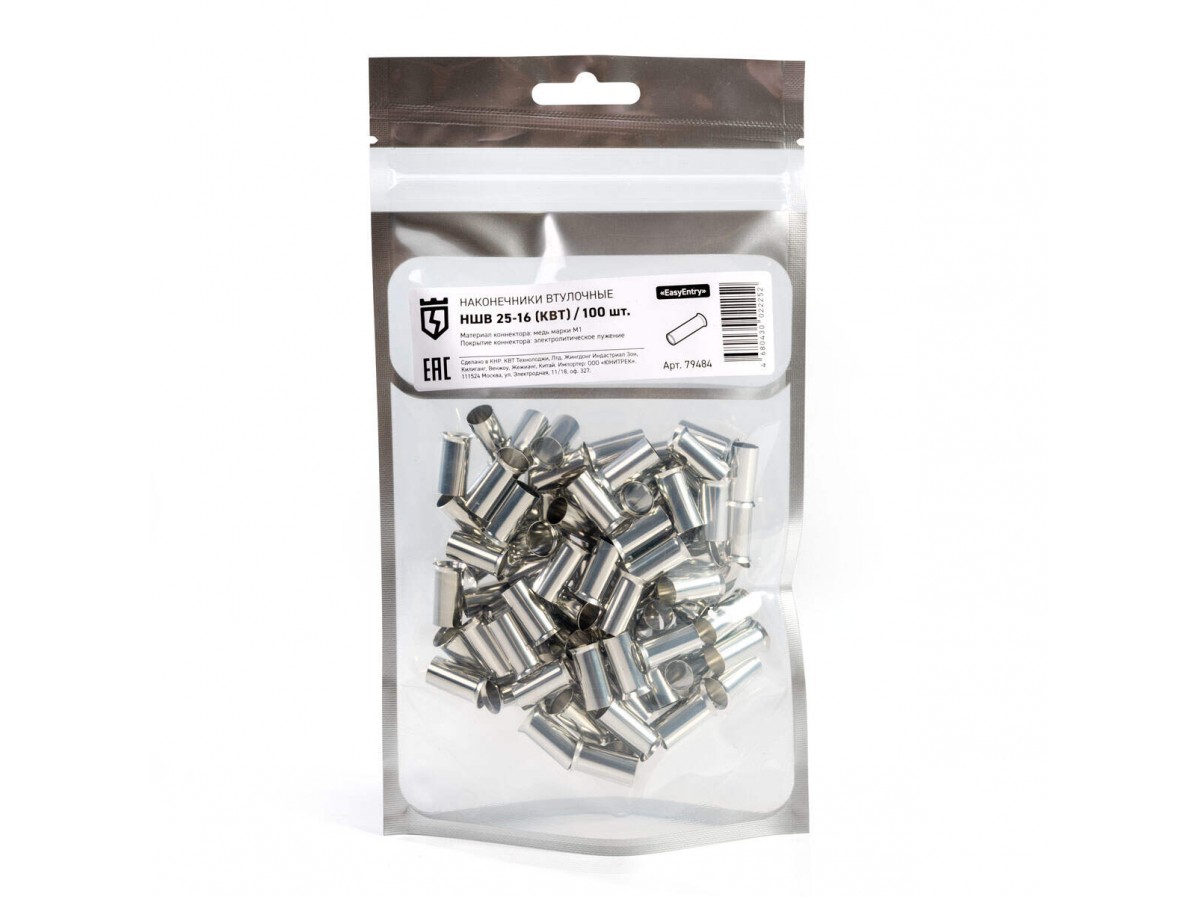

Наконечник штырьевой втулочный НШВ 25–16 (100шт)

Наконечник штырьевой втулочный НШВ 25–16 (100шт)

Артикул:108946

Модель:НШВ 25–16 (100шт)

Тип:НШВ (ТУ 3424-001-59861269-2004)

Производитель: КВТ

Цена с НДС:

447.49 руб.

ОПТ 1 от 10 тыс. ₽	ОПТ 2 от 25 тыс. ₽	ОПТ 3 от 50 тыс. ₽	ОПТ 4 от 100 тыс. ₽
по запросу	по запросу	по запросу	по запросу

Розничный магазин м.Братиславская

500 наименований товара КВТ всегда в наличии

Гарантия

1 ГОД гарантии от производителя в соответствии с законодательством РФ

Доставка по всей России

Доставка ТК "Деловые Линии", СДЭК

Описание КВТ

Назначение, применение: Оконцевание методом опрессовки гибких многопроволочных медных проводников сечением 25 мм². Трансформирует концы многожильных проводов в монолитные штифты

Сертификация

Декларация соответствия на изолированные наконечники (EAC)

Документация

Рекомендации по опрессовке втулочных наконечников

Эксплуатационно-гарантийные сроки

Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 25 лет

тип:

НШВ (ТУ 3424-001-59861269-2004)

Предназначены для оконцевания методом опрессовки многожильных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
Размеры втулок НШВ рассчитаны для монтажа одного проводника соответствующего сечения. Однако, поскольку пластмассовая ограничительная манжета отсутствует, втулки могут быть также использованы для соединения двух и более проводников
Завод жилы во втулку осуществляется со стороны раструба
Материал коннектора: медь марки М1
Покрытие: электролитическое лужение
Температурный диапазон эксплуатации: от -55 °C до +135 °C
Благодаря расширенному температурному диапазону, наконечники НШВ рекомендованы к применению для проводов с термостойкой изоляцией из кремний-органической резины марок ПРКА, ПРКС, ПВКВ, РКГМ
Втулки без манжеты незаменимы для оконцевания проводов с толстой изоляцией (например, кабелей с резиновой изоляцией КГ и КОГ)
Наконечники НШВ представлены со стандартной длиной втулки. Под заказ возможно исполнение наконечников НШВ с увеличенной длиной втулки

Наконечник штырьевой втулочный НШВ 25–16 (100шт) купить по выгодной цене (447.49 руб.) в интернет-магазине КВТ-PRO.RU - фото, отзывы, технические характеристики. Доставка по Москве и России

Полезная информация

Размеры

SKU	товарные позицииЦвет изоляции	L (мм)	l (мм)	D (мм)	d (мм)	d₁ (мм)
79475	НШВ 0.5-8(КВТ)	8	8	1.7	1.3	0.9
79476	НШВ 0.75-8(КВТ)	8	8	1.9	1.5	1.2
79477	НШВ 1.0-8(КВТ)	8	8	2.2	1.8	1.4
79478	НШВ 1.5-8(КВТ)	8	8	2.5	2	1.6
79479	НШВ 2.5-8(КВТ)	8	8	3.3	2.6	2.3
79480	НШВ 4.0-9(КВТ)	9	9	3.9	3.2	2.8
79481	НШВ 6.0-12(КВТ)	12	12	4.8	3.9	3.5
79482	НШВ 10-12(КВТ)	12	12	5.8	4.9	4.5
79483	НШВ 16-12(КВТ)	12	12	7.2	6.2	5.8
79484	НШВ 25-16(КВТ)	16	16	9.1	7.9	7.5
108937	НШВ 0.5–8 (100шт)(КВТ)	8	8	1.7	1.3	0.9
108938	НШВ 0.75–8 (100шт)(КВТ)	8	8	1.9	1.5	1.2
108939	НШВ 1.0–8 (100шт)(КВТ)	8	8	2.2	1.8	1.4
108940	НШВ 1.5–8 (100шт)(КВТ)	8	8	2.5	2	1.6
108941	НШВ 2.5–8 (100шт)(КВТ)	8	8	3.3	2.6	2.3
108942	НШВ 4.0–9 (100шт)(КВТ)	9	9	3.9	3.2	2.8
108943	НШВ 6.0–12 (100шт)(КВТ)	12	12	4.8	3.9	3.5
108944	НШВ 10–12 (100шт)(КВТ)	12	12	5.8	4.9	4.5
108945	НШВ 16–12 (100шт)(КВТ)	12	12	7.2	6.2	5.8
108946	НШВ 25–16 (100шт)(КВТ)	16	16	9.1	7.9	7.5

Упаковка

SKU	товарные позицииЦвет изоляции	кол-во в упаковке	тип упаковки	штрих-код EAN-13	длина (см)	ширина (см)	высота (см)	вес брутто (кг)	объем упак. (куб.м)
79475	НШВ 0.5-8(КВТ)	100	п/э пакет zip-lock	4680430022160	13	8	0.2	0.006	2.1E-5
79476	НШВ 0.75-8(КВТ)	100	п/э пакет zip-lock	4680430022177	12	10	0.5	0.01	6.0E-5
79477	НШВ 1.0-8(КВТ)	100	п/э пакет zip-lock	4680430022184	13	8	0.2	0.006	2.1E-5
79478	НШВ 1.5-8(КВТ)	100	п/э пакет zip-lock	4680430022191	15	9	0.5	0.01	6.8E-5
79479	НШВ 2.5-8(КВТ)	100	п/э пакет zip-lock	4680430022207	13	8	0.8	0.008	8.3E-5
79480	НШВ 4.0-9(КВТ)	100	п/э пакет zip-lock	4680430022214	14	9	0.5	0.01	6.3E-5
79481	НШВ 6.0-12(КВТ)	100	п/э пакет zip-lock	4680430022221	13	8	1	0.018	0.000104
79482	НШВ 10-12(КВТ)	100	п/э пакет zip-lock	4680430022238	14	10	0.5	0.05	7.0E-5
79483	НШВ 16-12(КВТ)	100	п/э пакет zip-lock	4680430022245	21	12	2	0.1	0.000504
79484	НШВ 25-16(КВТ)	100	п/э пакет zip-lock	4680430022252	21	12	2	0.05	0.000504
108937	НШВ 0.5–8 (100шт)(КВТ)	1	п/э пакет	4630105713558	13	8	0.2	0.006	2.1E-5
108938	НШВ 0.75–8 (100шт)(КВТ)	1	п/э пакет	4630105713565	12	10	0.5	0.01	6.0E-5
108939	НШВ 1.0–8 (100шт)(КВТ)	1	п/э пакет	4630105713572	13	8	0.2	0.006	2.1E-5
108940	НШВ 1.5–8 (100шт)(КВТ)	1	п/э пакет	4630105713589	15	9	0.5	0.01	6.8E-5
108941	НШВ 2.5–8 (100шт)(КВТ)	1	п/э пакет	4630105713596	13	8	0.8	0.008	8.3E-5
108942	НШВ 4.0–9 (100шт)(КВТ)	1	п/э пакет	4630105713602	14	9	0.5	0.01	6.3E-5
108943	НШВ 6.0–12 (100шт)(КВТ)	1	п/э пакет	4630105713619	13	8	1	0.018	0.000104
108944	НШВ 10–12 (100шт)(КВТ)	1	п/э пакет	4630105713626	14	10	0.5	0.05	7.0E-5
108945	НШВ 16–12 (100шт)(КВТ)	1	п/э пакет	4630105713633	21	12	2	0.1	0.000504
108946	НШВ 25–16 (100шт)(КВТ)	1	п/э пакет	4630105713640	21	12	2	0.05	0.000504

Технические характеристики

SKU	товарные позицииЦвет изоляции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Материал контактной части	Покрытие контактной части	Технология монтажа
79475	НШВ 0.5-8(КВТ)	0.69	0.5	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
79476	НШВ 0.75-8(КВТ)	0.69	0.75	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
79477	НШВ 1.0-8(КВТ)	0.69	1.0	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
79478	НШВ 1.5-8(КВТ)	0.69	1.5	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
79479	НШВ 2.5-8(КВТ)	0.69	2.5	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
79480	НШВ 4.0-9(КВТ)	0.69	4	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
79481	НШВ 6.0-12(КВТ)	0.69	6	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
79482	НШВ 10-12(КВТ)	0.69	10	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
79483	НШВ 16-12(КВТ)	0.69	16	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
79484	НШВ 25-16(КВТ)	0.69	25	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
108937	НШВ 0.5–8 (100шт)(КВТ)	0.69	0.5	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
108938	НШВ 0.75–8 (100шт)(КВТ)	0.69	0.75	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
108939	НШВ 1.0–8 (100шт)(КВТ)	0.69	1.0	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
108940	НШВ 1.5–8 (100шт)(КВТ)	0.69	1.5	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
108941	НШВ 2.5–8 (100шт)(КВТ)	0.69	2.5	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
108942	НШВ 4.0–9 (100шт)(КВТ)	0.69	4	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
108943	НШВ 6.0–12 (100шт)(КВТ)	0.69	6	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
108944	НШВ 10–12 (100шт)(КВТ)	0.69	10	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
108945	НШВ 16–12 (100шт)(КВТ)	0.69	16	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
108946	НШВ 25–16 (100шт)(КВТ)	0.69	25	3/ 4/ 5/ 6	медь	гальваническое лужение	опрессовка
