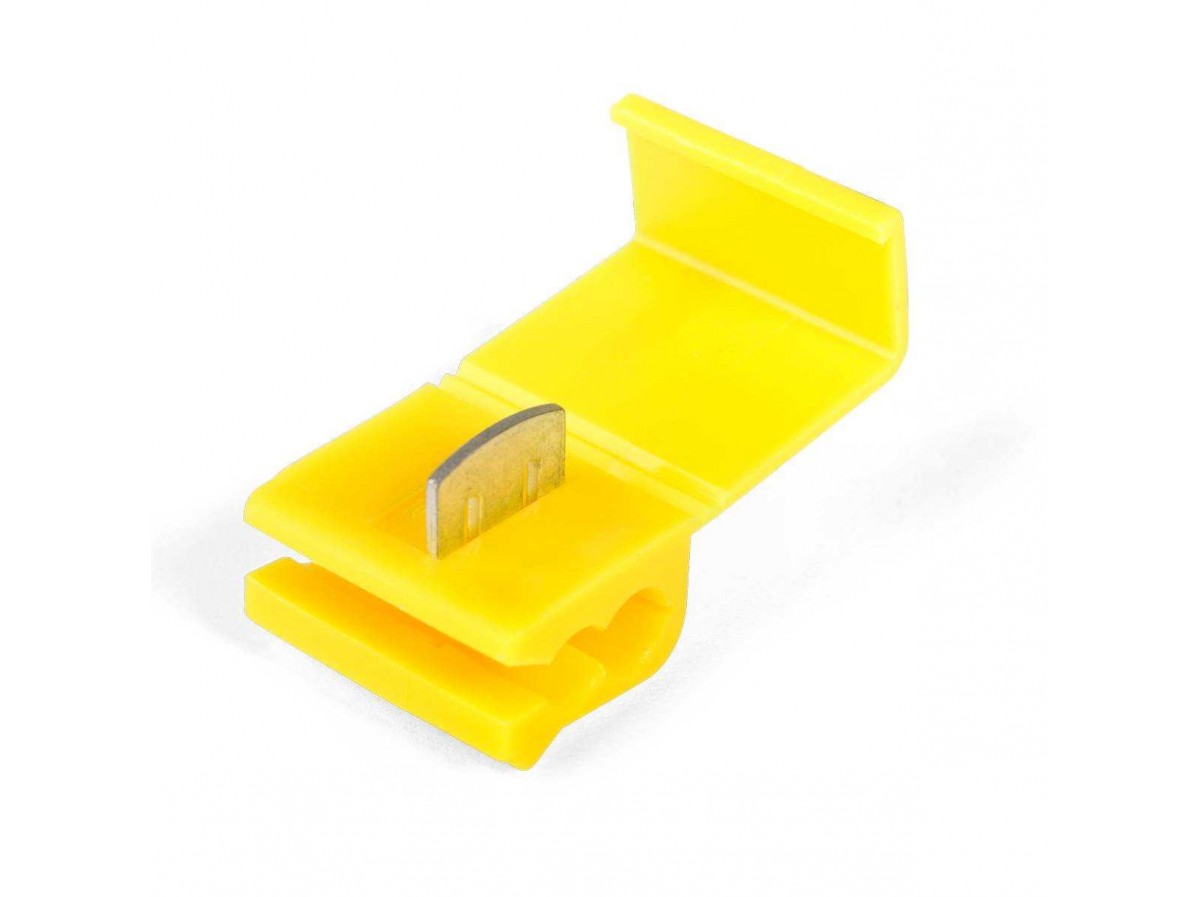

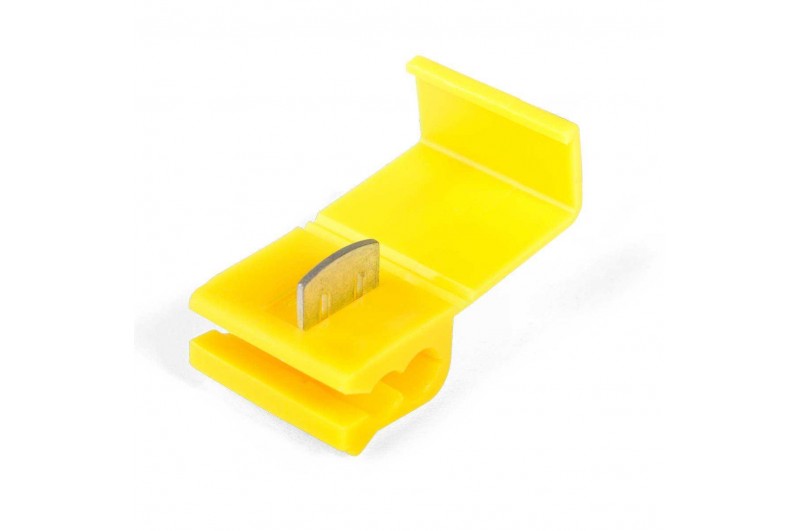

Ответвитель параллельный прокалывающего типа ОВ 3 в ПВХ корпусе

Ответвитель параллельный прокалывающего типа ОВ 3 в ПВХ корпусе

Артикул:108489

Модель:ОВ-3 (100шт)

Тип:ОВ (ТУ 3424-036-97284872-2006)

Производитель: КВТ

Цена с НДС:

916.17 руб.

ОПТ 1 от 10 тыс. ₽	ОПТ 2 от 25 тыс. ₽	ОПТ 3 от 50 тыс. ₽	ОПТ 4 от 100 тыс. ₽
по запросу	по запросу	по запросу	по запросу

Розничный магазин м.Братиславская

500 наименований товара КВТ всегда в наличии

Гарантия

1 ГОД гарантии от производителя в соответствии с законодательством РФ

Доставка по всей России

Доставка ТК "Деловые Линии", СДЭК

Описание КВТ

Назначение, применение: Выполнение параллельных ответвлений и соединений от многопроволочных и моножильных медных проводов сечениями от 4 до 6 мм²

Сертификация

Декларация соответствия на изолированные наконечники (EAC)

Эксплуатационно-гарантийные сроки

Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 25 лет

тип:

ОВ (ТУ 3424-036-97284872-2006)

Предназначены для выполнения параллельных ответвлений и соединений от многопроволочных и моножильных медных проводов
Материал корпуса: полипропилен.
Не содержит галогенов
Термостойкость изоляции: 105 °C
Материал контактной части: латунь марки Л63
Покрытие контактной части: электролитическое лужение
Не требует снятия изоляции с магистрального и ответвляемого проводов
Одновременный прокол изоляции на магистрали и ответвлении происходит в момент защелкивания крышки корпуса
Прочный пластмассовый корпус обеспечивает полную изоляцию и механическую защиту места ответвления
Единая система цветовой маркировки облегчает идентификацию размеров в процессе монтажа
При монтаже рекомендовано использование пассатижей

Полезные статьи

Соединение на раз-два: на раз-проколем, на два-ответвим!

Ответвитель параллельный прокалывающего типа ОВ 3 в ПВХ корпусе купить по выгодной цене (916.17 руб.) в интернет-магазине КВТ-PRO.RU - фото, отзывы, технические характеристики. Доставка по Москве и России

Полезная информация

Размеры

SKU	товарные позицииЦвет изоляции	L (мм)	B (мм)	H (мм)
47468	ОВ 1(КВТ)	19	16.6	9
47523	ОВ 2(КВТ)	19	16.6	11
47524	ОВ 3(КВТ)	20	17.5	13
108487	ОВ-1 (100шт)(КВТ)	19	16.6	9
108488	ОВ-2 (100шт)(КВТ)	19	16.6	11
108489	ОВ-3 (100шт)(КВТ)	20	17.5	13

Упаковка

SKU	товарные позицииЦвет изоляции	кол-во в упаковке	тип упаковки	штрих-код EAN-13	длина (см)	ширина (см)	высота (см)	вес брутто (кг)	объем упак. (куб.м)
47468	ОВ 1(КВТ)	100	п/э пакет	4620014842906	15	12	3.5	0.13	0.00063
47523	ОВ 2(КВТ)	100	п/э пакет	4620014842937	15	12	3.5	0.12	0.00063
47524	ОВ 3(КВТ)	100	п/э пакет	4620014842968	20	17	6	0.3	0.00204
108487	ОВ-1 (100шт)(КВТ)	1	п/э пакет	4630105717945	15	12	3.5	0.13	0.00063
108488	ОВ-2 (100шт)(КВТ)	1	п/э пакет	4630105717952	15	12	3.5	0.12	0.00063
108489	ОВ-3 (100шт)(КВТ)	1	п/э пакет	4630105717969	20	17	6	0.3	0.00204

Технические характеристики

SKU	товарные позицииЦвет изоляции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Материал контактной части	Покрытие контактной части	Цвет изоляции	Технология монтажа
47468	ОВ 1(КВТ)	0.4	0.5/ 0.75/ 1.0/ 1.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	красный	прочее
47523	ОВ 2(КВТ)	0.4	1.5/ 2.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	синий	прочее
47524	ОВ 3(КВТ)	0.4	4/ 6	3/ 4/ 5/ 6	латунь	гальваническое лужение	желтый	прочее
108487	ОВ-1 (100шт)(КВТ)	0.4	0.5/ 0.75/ 1.0/ 1.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	красный	прочее
108488	ОВ-2 (100шт)(КВТ)	0.4	1.5/ 2.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	синий	прочее
108489	ОВ-3 (100шт)(КВТ)	0.4	4/ 6	3/ 4/ 5/ 6	латунь	гальваническое лужение	желтый	прочее

Вопросы и ответы

<div class="q-row"><div class="q-title">Как можно смонтировать ответвление от проводов?</div><div class="q-value">Если ответвление необходимо смонтировать без разрезания самого провода, то есть смысл воспользоваться ответвителями прокалывающего типа ОВ или ОВ-Т. Дополнительная привлекательность нейлонового ответвителя ОВ-Т, заключается в том, что после монтажа не обязательно сразу подключать провод ответвления. Это можно сделать в любой момент, поскольку провод ответвления оконцовывается быстроразъемным коннектором РПИ-П(н). При монтаже ответвителей ОВ провод ответвления устанавливается и монтируется одновременно. Если провод в месте предполагаемого ответвления может быть разрезан, то монтаж с помощью разъема РПИ-О «КВТ» является одним из вариантов.</div></div><div class="q-row"><div class="q-title">Что лучше: ответвители ОВ или ОВ-Т?</div><div class="q-value">Оба типа контактных устройств представляют собой ответвители прокалывающего типа, то есть не требуют ни разрезания самого провода, ни снятия с него изоляции. Т-образные ответвители ОВ-Т обладают рядом выигрышных особенностей в сравнении с традиционными ответвителями ОВ: Разъемы ОВ-Т более миниатюрны и компактны, чем ответвители ОВ. При помощи ответвителей ОВ-Т нет необходимости подключать провод ответвления сразу. Соединение «основной провод» — «провод ответвления» является быстро монтируемым и демонтируемым при помощи специального разъема РПИ-П(н) на проводе ответвления. За счет меньших размеров и меньшей материалоемкости конструкции разъемы ОВ-Т дешевле.</div></div><div class="q-row"><div class="q-title">Пытался установить ответвители ОВ, и… ничего не получилось. Как правильно их монтировать?</div><div class="q-value">Не совсем понятно, что пошло не так. При монтаже ОВ особых хитростей и премудростей нет. Вы вставляете основной провод в проходной паз, а провод ответвления - в паз с пластмассовой заглушкой. Изоляцию с проводов не снимаете. Размер провода должен соответствовать диапазону (цвету) выбранного ответвителя. Далее, берете пассатижи и задавливаете контактную пластину внутрь до упора. После этого защелкиваете крышку. Отвод готов!</div></div>
