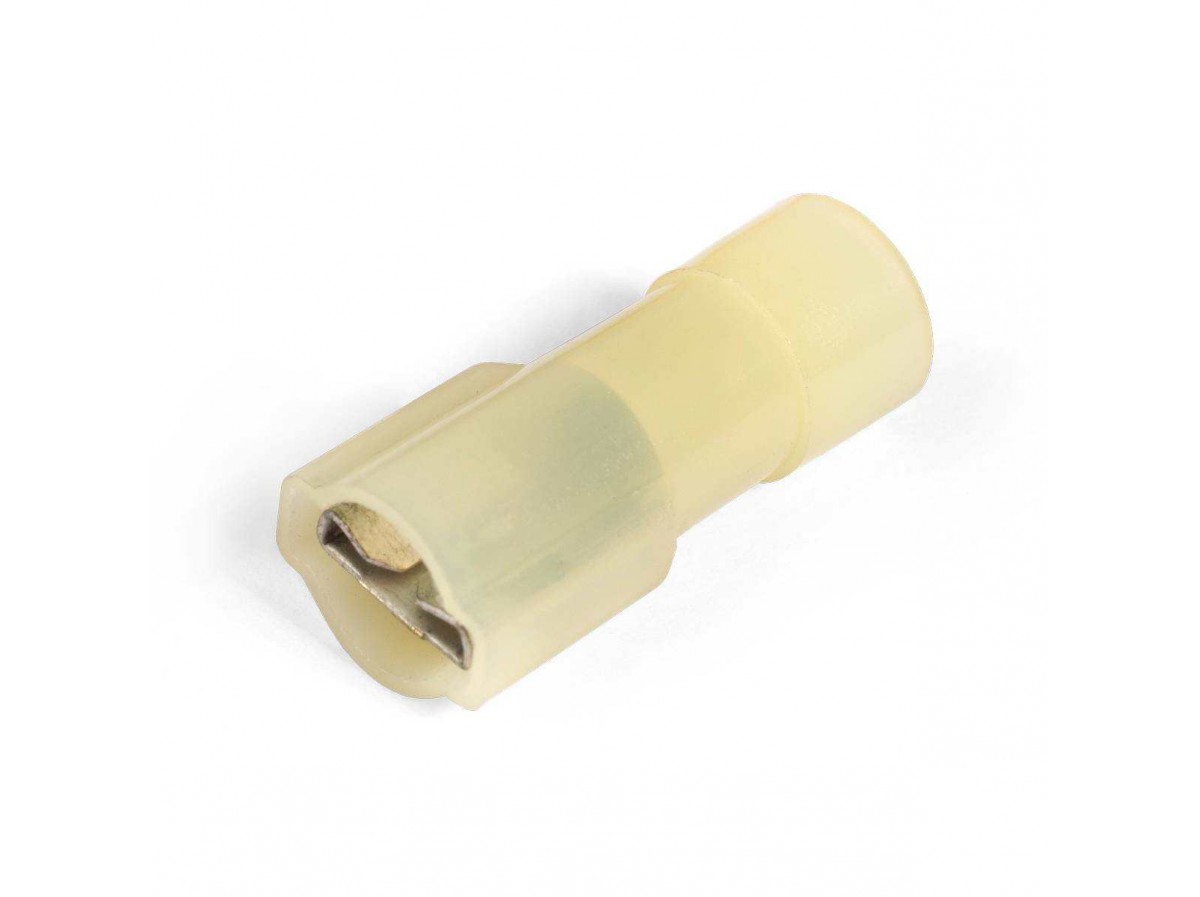

Разъем плоский полностью изолированный «мама» РПИ-М(н) 6.0-(6.3) серия ПРОФИ в нейлоновом корпусе

Разъем плоский полностью изолированный «мама» РПИ-М(н) 6.0-(6.3) серия ПРОФИ в нейлоновом корпусе

Артикул:108605

Модель:РПИ-М(н) 6.0–(6.3) серия ПРОФИ (100шт)

Тип:РПИ-М(н) (ТУ 3424-001-59861269-

Производитель: КВТ

Цена с НДС:

750.71 руб.

ОПТ 1 от 10 тыс. ₽	ОПТ 2 от 25 тыс. ₽	ОПТ 3 от 50 тыс. ₽	ОПТ 4 от 100 тыс. ₽
по запросу	по запросу	по запросу	по запросу

Розничный магазин м.Братиславская

500 наименований товара КВТ всегда в наличии

Гарантия

1 ГОД гарантии от производителя в соответствии с законодательством РФ

Доставка по всей России

Доставка ТК "Деловые Линии", СДЭК

Описание КВТ

Назначение, применение: Формирование быстроразъемных, полностью изолированных соединений многопроволочных медных проводов сечениями от 4 до 6 мм²

Сертификация

Декларация соответствия на изолированные наконечники (EAC)

Эксплуатационно-гарантийные сроки

Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 25 лет

тип:

РПИ-М(н) (ТУ 3424-001-59861269-2004)

Серия

ПРОФИ

Предназначены для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов
Материал изоляции: самозатухающий нейлон. Не содержит галогенов
Термостойкость изоляции: 105 °C
Материал разъема: латунь марки Л63
Покрытие разъема: электролитическое лужение
Максимальное напряжение: 400 В
Особенности конструкции:
- полностью изолированная конструкция
- исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
Комплементарны разъемам РПИ-П и выходам типа «папа» на клеммах электрических устройств
Опрессовка проводника поверх изолирующего корпуса

Полезные статьи

Разъем плоский полностью изолированный «мама» РПИ-М(н) 6.0-(6.3) серия ПРОФИ в нейлоновом корпусе купить по выгодной цене (750.71 руб.) в интернет-магазине КВТ-PRO.RU - фото, отзывы, технические характеристики. Доставка по Москве и России

Полезная информация

Размеры

SKU	товарные позицииЦвет изоляции	L (мм)	B (мм)	S (мм)	d₁ (мм)
56743	РПИ-М(н) 1.5-(6.3) серия ПРОФИ(КВТ)	21.8	6.6	0.4	1.7
56744	РПИ-М(н) 2.5-(6.3) серия ПРОФИ(КВТ)	21.8	6.6	0.4	2.3
56745	РПИ-М(н) 6.0-(6.3) серия ПРОФИ(КВТ)	23.4	6.6	0.4	3.4
108603	РПИ-М(н) 1.5–(6.3) серия ПРОФИ (100шт)(КВТ)	21.8	6.6	0.4	1.7
108604	РПИ-М(н) 2.5–(6.3) серия ПРОФИ (100шт)(КВТ)	21.8	6.6	0.4	2.3
108605	РПИ-М(н) 6.0–(6.3) серия ПРОФИ (100шт)(КВТ)	23.4	6.6	0.4	3.4

Упаковка

SKU	товарные позицииЦвет изоляции	кол-во в упаковке	тип упаковки	штрих-код EAN-13	длина (см)	ширина (см)	высота (см)	вес брутто (кг)	объем упак. (куб.м)
56743	РПИ-М(н) 1.5-(6.3) серия ПРОФИ(КВТ)	100	п/э пакет zip-lock	4670016355799	10	11.5	1.5	0.088	0.000173
56744	РПИ-М(н) 2.5-(6.3) серия ПРОФИ(КВТ)	100	п/э пакет zip-lock	4670016355829	9	11	1.7	0.096	0.000168
56745	РПИ-М(н) 6.0-(6.3) серия ПРОФИ(КВТ)	100	п/э пакет zip-lock	4670016355850	13	11	1.6	0.13	0.000229
108603	РПИ-М(н) 1.5–(6.3) серия ПРОФИ (100шт)(КВТ)	1	п/э пакет	4630105717471	10	11.5	1.5	0.088	0.000173
108604	РПИ-М(н) 2.5–(6.3) серия ПРОФИ (100шт)(КВТ)	1	п/э пакет	4630105717488	9	11	1.7	0.096	0.000168
108605	РПИ-М(н) 6.0–(6.3) серия ПРОФИ (100шт)(КВТ)	1	п/э пакет	4630105717495	13	11	1.6	0.13	0.000229

Технические характеристики

SKU	товарные позицииЦвет изоляции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Материал контактной части	Покрытие контактной части	Цвет изоляции	Технология монтажа
56743	РПИ-М(н) 1.5-(6.3) серия ПРОФИ(КВТ)	0.4	0.5/ 0.75/ 1.0/ 1.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	красный	опрессовка
56744	РПИ-М(н) 2.5-(6.3) серия ПРОФИ(КВТ)	0.4	1.5/ 2.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	синий	опрессовка
56745	РПИ-М(н) 6.0-(6.3) серия ПРОФИ(КВТ)	0.4	4/ 6	3/ 4/ 5/ 6	латунь	гальваническое лужение	желтый	опрессовка
108603	РПИ-М(н) 1.5–(6.3) серия ПРОФИ (100шт)(КВТ)	0.4	0.5/ 0.75/ 1.0/ 1.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	красный	опрессовка
108604	РПИ-М(н) 2.5–(6.3) серия ПРОФИ (100шт)(КВТ)	0.4	1.5/ 2.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	синий	опрессовка
108605	РПИ-М(н) 6.0–(6.3) серия ПРОФИ (100шт)(КВТ)	0.4	4/ 6	3/ 4/ 5/ 6	латунь	гальваническое лужение	желтый	опрессовка

Вопросы и ответы

<div class="q-row"><div class="q-title">Пытался опрессовать разъемы в нейлоновой изоляции РПИ-М(н) и РПИ-П(н) на проводе сечением 6 мм². Разъем просто не помещается в матрицы!</div><div class="q-value">Действительно, изолированные разъемы в нейлоновом корпусе РПИ-М(н) и РПИ-П(н) значительно «массивнее» и крупнее, чем стандартные разъемы в ПВХ изоляции. Эти разъемы также требуют существенно больших усилий при опрессовке, поскольку толщина латунного листа, из которого они изготавливаются в 2 раза больше по сравнению со стандартными разъемами! Тем не менее, нейлоновые разъемы красного и синего цвета без особых трудностей опрессуются любым инструментом, однако с разъемами желтого цвета возникают проблемы. В инструмент СТК желтые разъемы просто не заходят – это факт. Не хватает угла раскрытия для матриц. Рекомендуем использовать пресс-клещи СТВ-01. Угол раскрытия матриц у них достаточный, да и мощь этого инструмента не будет лишней при обжатии нейлоновых разъемов. Вообще, рекомендуем присмотреться к СТВ. У этого инструмента много внушительных достоинств.</div></div>
