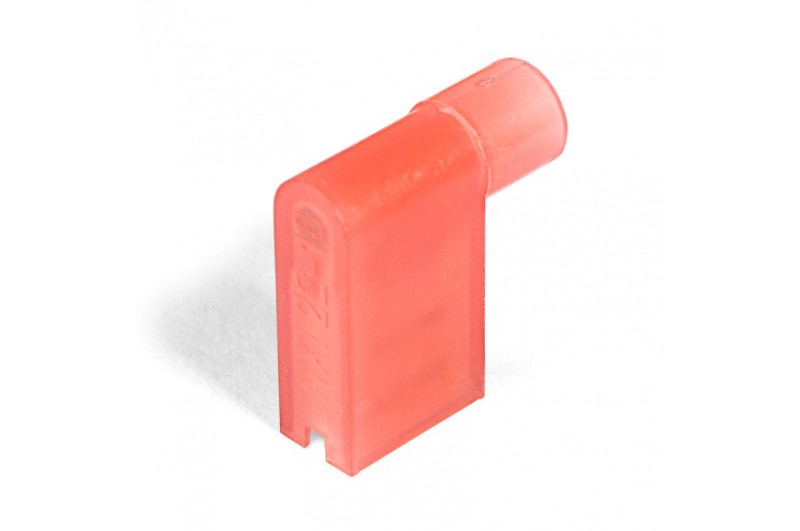

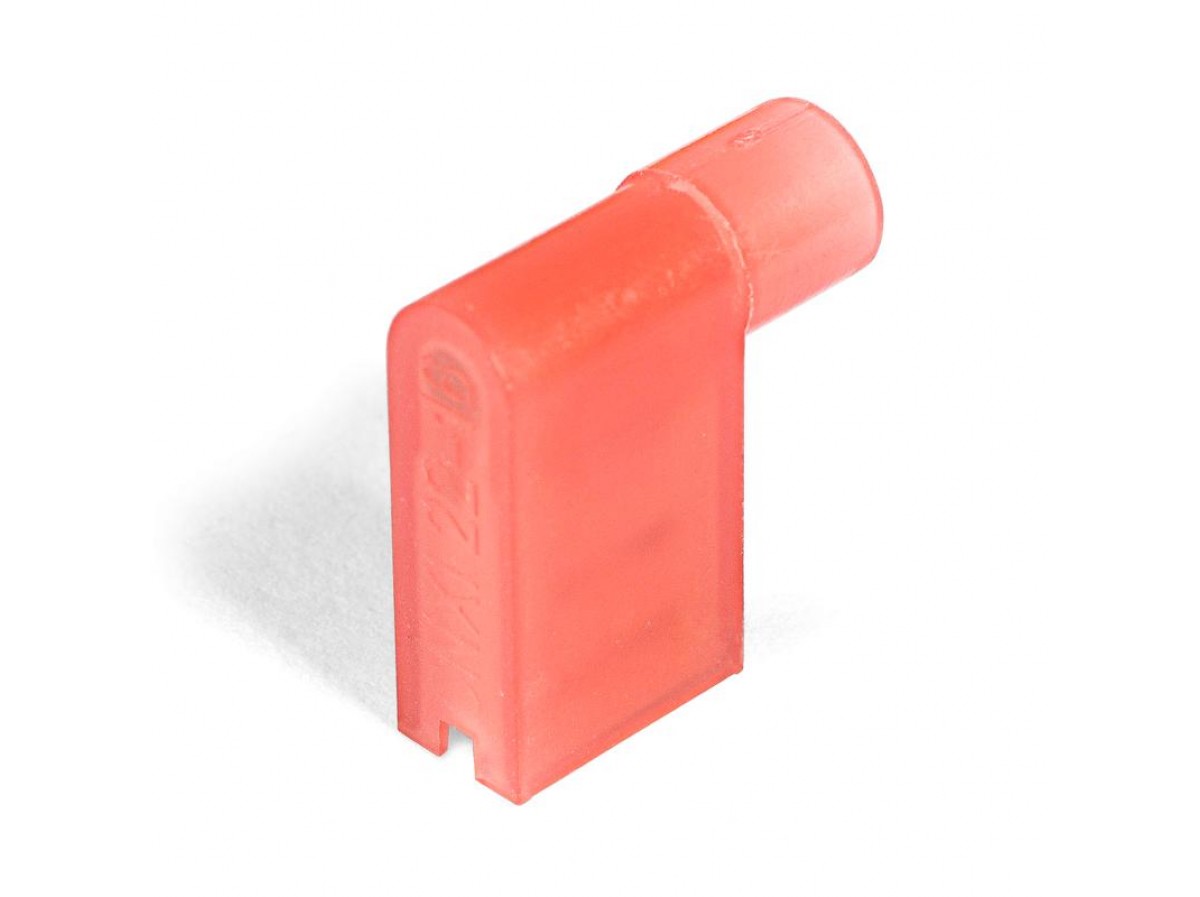

Разъем флажковый изолированный «мама» РФИ-М(н) 1.5-(6.3) серия ПРОФИ в нейлоновом корпусе

Разъем флажковый изолированный «мама» РФИ-М(н) 1.5-(6.3) серия ПРОФИ в нейлоновом корпусе

Артикул:108606

Модель:РФИ-М(н) 1.5–(6.3) серия ПРОФИ (100шт)

Тип:РФИ-М(н) (ТУ 3424-001-59861269-

Производитель: КВТ

Цена с НДС:

779.25 руб.

ОПТ 1 от 10 тыс. ₽	ОПТ 2 от 25 тыс. ₽	ОПТ 3 от 50 тыс. ₽	ОПТ 4 от 100 тыс. ₽
по запросу	по запросу	по запросу	по запросу

Розничный магазин м.Братиславская

500 наименований товара КВТ всегда в наличии

Гарантия

1 ГОД гарантии от производителя в соответствии с законодательством РФ

Доставка по всей России

Доставка ТК "Деловые Линии", СДЭК

Описание КВТ

Назначение, применение: Формирование быстроразъемных изолированных соединений многопроволочных медных проводов сечениями от 0.5 до 1.5 мм² с клеммными выходами электрооборудования типа "папа"

Сертификация

Декларация соответствия на изолированные наконечники (EAC)

Документация

Эксплуатационно-гарантийные сроки

Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 25 лет

тип:

РФИ-М(н) (ТУ 3424-001-59861269-2004)

Серия

ПРОФИ

Предназначены для формирования быстроразъемных изолированных соединений многопроволочных медных проводов с клеммными выходами электрооборудования типа «папа»
Материал изоляции: самозатухающий нейлон. Не содержит галогенов
Термостойкость изоляции: 105 °C
Материал разъема: латунь марки Л63
Покрытие разъема: электролитическое лужение
Максимальное напряжение: 400 В
Особенности конструкции:
- полностью изолированный корпус
- исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
Нейлоновый корпус обеспечивает полную изоляцию и механическую защиту разъемного соединения
Разъемы выполнены с поворотом 90° относительно линии прокладки проводов и могут быть использованы для монтажа в ограниченном пространстве
Комплементарны выходам типа «папа» на клеммах электрических устройств
Опрессовка проводника поверх изолирующего корпуса

Полезные статьи

Разъем флажковый изолированный «мама» РФИ-М(н) 1.5-(6.3) серия ПРОФИ в нейлоновом корпусе купить по выгодной цене (779.25 руб.) в интернет-магазине КВТ-PRO.RU - фото, отзывы, технические характеристики. Доставка по Москве и России

Полезная информация

Размеры

SKU	товарные позицииЦвет изоляции	L (мм)	B (мм)	d₁ (мм)	b (мм)
57925	РФИ-М(н) 1.5-(6.3) серия ПРОФИ(КВТ)	16	15	1.7	6.6
57926	РФИ-М(н) 2.5-(6.3) серия ПРОФИ(КВТ)	16	15	2.3	6.6
108606	РФИ-М(н) 1.5–(6.3) серия ПРОФИ (100шт)(КВТ)	16	15	1.7	6.6
108607	РФИ-М(н) 2.5–(6.3) серия ПРОФИ (100шт)(КВТ)	16	15	2.3	6.6

Упаковка

SKU	товарные позицииЦвет изоляции	кол-во в упаковке	тип упаковки	штрих-код EAN-13	длина (см)	ширина (см)	высота (см)	вес брутто (кг)	объем упак. (куб.м)
57925	РФИ-М(н) 1.5-(6.3) серия ПРОФИ(КВТ)	100	п/э пакет zip-lock	4670016356420	13	11.5	1.5	0.114	0.000224
57926	РФИ-М(н) 2.5-(6.3) серия ПРОФИ(КВТ)	100	п/э пакет zip-lock	4670016356451	13	11.5	2	0.116	0.000299
108606	РФИ-М(н) 1.5–(6.3) серия ПРОФИ (100шт)(КВТ)	1	п/э пакет	4630105717617	13	11.5	1.5	0.114	0.000224
108607	РФИ-М(н) 2.5–(6.3) серия ПРОФИ (100шт)(КВТ)	1	п/э пакет	4630105717624	13	11.5	2	0.116	0.000299

Технические характеристики

SKU	товарные позицииЦвет изоляции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Материал контактной части	Покрытие контактной части	Цвет изоляции	Технология монтажа
57925	РФИ-М(н) 1.5-(6.3) серия ПРОФИ(КВТ)	0.4	0.5/ 0.75/ 1.0/ 1.5	латунь	гальваническое лужение	красный	опрессовка
57926	РФИ-М(н) 2.5-(6.3) серия ПРОФИ(КВТ)	0.4	1.5/ 2.5	латунь	гальваническое лужение	синий	опрессовка
108606	РФИ-М(н) 1.5–(6.3) серия ПРОФИ (100шт)(КВТ)	0.4	0.5/ 0.75/ 1.0/ 1.5	латунь	гальваническое лужение	красный	опрессовка
108607	РФИ-М(н) 2.5–(6.3) серия ПРОФИ (100шт)(КВТ)	0.4	1.5/ 2.5	латунь	гальваническое лужение	синий	опрессовка

Вопросы и ответы

<div class="q-row"><div class="q-title">В каких случаях следует использовать флажковые разъемы РФИ-М(н)?</div><div class="q-value">Флажковые разъемы предназначены для тех конструкций и устройств, которые уже имеют встроенные выходы типа «папа» шириной 6.3 мм. Полностью изолированный корпус флажковых разъемов при подключении к плоским ножевым клеммам «папа» полностью закрывает и изолирует контактные соединения. Флажковые разъемы хороши там, где требуется структурированная организованная подводка проводов к клеммному блоку, и в тех местах, где свободное пространство ограничено.</div></div>
