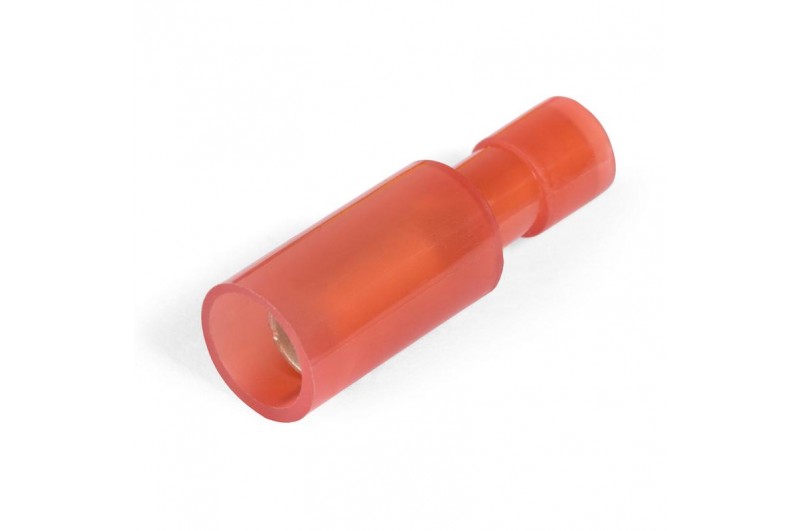

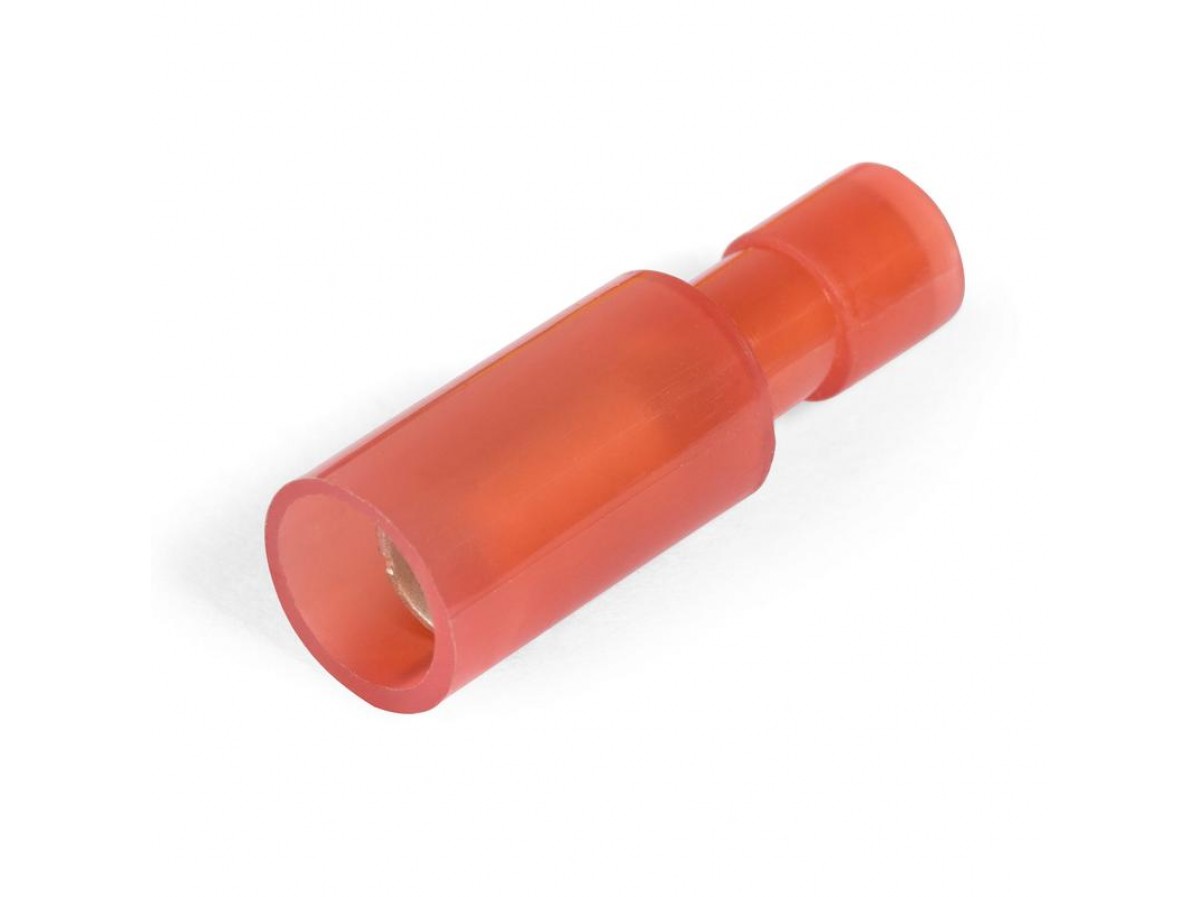

Разъем штекерный изолированный «мама» ВРШИ-М(н) 1.5-4 серия ПРОФИ виброустойчивый в нейлоновом корпусе

Разъем штекерный изолированный «мама» ВРШИ-М(н) 1.5-4 серия ПРОФИ виброустойчивый в нейлоновом корпусе

Артикул:108622

Модель:ВРШИ-М(н) 1.5–4 серия ПРОФИ (100шт)

Тип:ВРШИ-М(н) (ТУ 3424-001-59861269

Производитель: КВТ

Цена с НДС:

1544.61 руб.

ОПТ 1 от 10 тыс. ₽	ОПТ 2 от 25 тыс. ₽	ОПТ 3 от 50 тыс. ₽	ОПТ 4 от 100 тыс. ₽
по запросу	по запросу	по запросу	по запросу

Розничный магазин м.Братиславская

500 наименований товара КВТ всегда в наличии

Гарантия

1 ГОД гарантии от производителя в соответствии с законодательством РФ

Доставка по всей России

Доставка ТК "Деловые Линии", СДЭК

Описание КВТ

Назначение, применение: Формирование изолированных быстроразъемных соединений штекерного типа многопроволочных медных проводов сечениями от 0.5 до 1.5 мм²

Сертификация

Декларация соответствия на изолированные наконечники (EAC)

Документация

Эксплуатационно-гарантийные сроки

Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 25 лет

тип:

ВРШИ-М(н) (ТУ 3424-001-59861269-2004)

Серия

ПРОФИ

Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
При парном соединении нейлоновых разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа
Материал изоляции: самозатухающий нейлон
Не содержит галогенов
Термостойкость изоляции: 105 °C
Материал разъема: латунь марки Л63
Покрытие разъема: электролитическое лужение
Максимальное напряжение: 400 В
Особенности конструкции:
- дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
- исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
- специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
Комплементарны ответным разъемам ВРШИ-П(н)
Опрессовка проводника поверх изолирующего корпуса

Полезные статьи

Разъем штекерный изолированный «мама» ВРШИ-М(н) 1.5-4 серия ПРОФИ виброустойчивый в нейлоновом корпусе купить по выгодной цене (1544.61 руб.) в интернет-магазине КВТ-PRO.RU - фото, отзывы, технические характеристики. Доставка по Москве и России

Полезная информация

Размеры

SKU	товарные позицииЦвет изоляции	L (мм)	D (мм)	d₁ (мм)
66676	ВРШИ-М(н) 1.5-4 серия ПРОФИ(КВТ)	23.3	3.9	1.7
108622	ВРШИ-М(н) 1.5–4 серия ПРОФИ (100шт)(КВТ)	23.3	3.9	1.7
108623	ВРШИ-П(н) 1.5–4 серия ПРОФИ (100шт)(КВТ)	23.3	3.9	2.3

Упаковка

SKU	товарные позицииЦвет изоляции	кол-во в упаковке	тип упаковки	штрих-код EAN-13	длина (см)	ширина (см)	высота (см)	вес брутто (кг)	объем упак. (куб.м)
66676	ВРШИ-М(н) 1.5-4 серия ПРОФИ(КВТ)	100	п/э пакет zip-lock	4670016356604	13	12	1	0.112	0.000156
108622	ВРШИ-М(н) 1.5–4 серия ПРОФИ (100шт)(КВТ)	1	п/э пакет	4630105717594	13	12	1	0.112	0.000156
108623	ВРШИ-П(н) 1.5–4 серия ПРОФИ (100шт)(КВТ)	1	п/э пакет	4630105717600	13	11	2.5	0.12	0.000358

Технические характеристики

SKU	товарные позицииЦвет изоляции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Материал контактной части	Покрытие контактной части	Цвет изоляции	Технология монтажа
66676	ВРШИ-М(н) 1.5-4 серия ПРОФИ(КВТ)	0.4	0.5/ 0.75/ 1.0/ 1.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	красный	опрессовка
108622	ВРШИ-М(н) 1.5–4 серия ПРОФИ (100шт)(КВТ)	0.4	0.5/ 0.75/ 1.0/ 1.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	красный	опрессовка
108623	ВРШИ-П(н) 1.5–4 серия ПРОФИ (100шт)(КВТ)	0.4	1.5/ 2.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	синий	опрессовка
