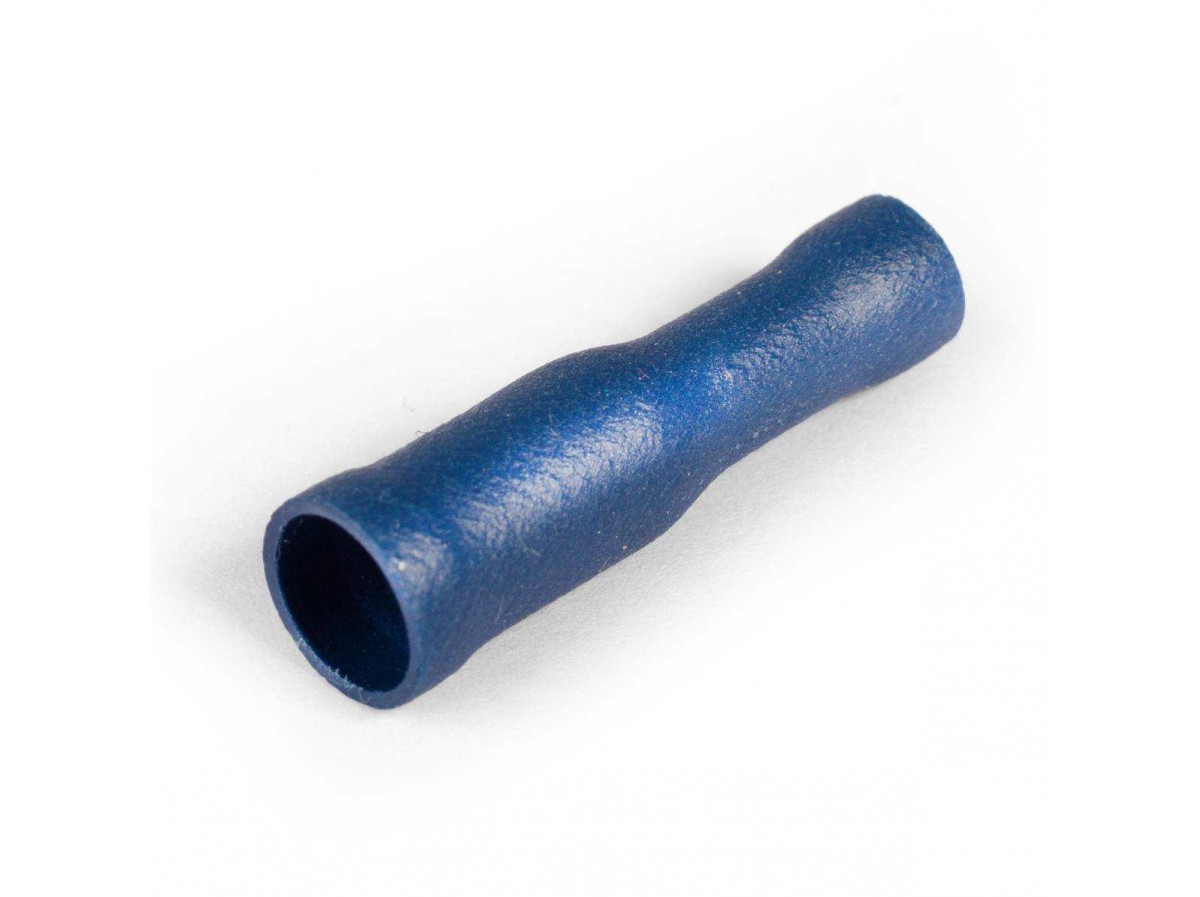

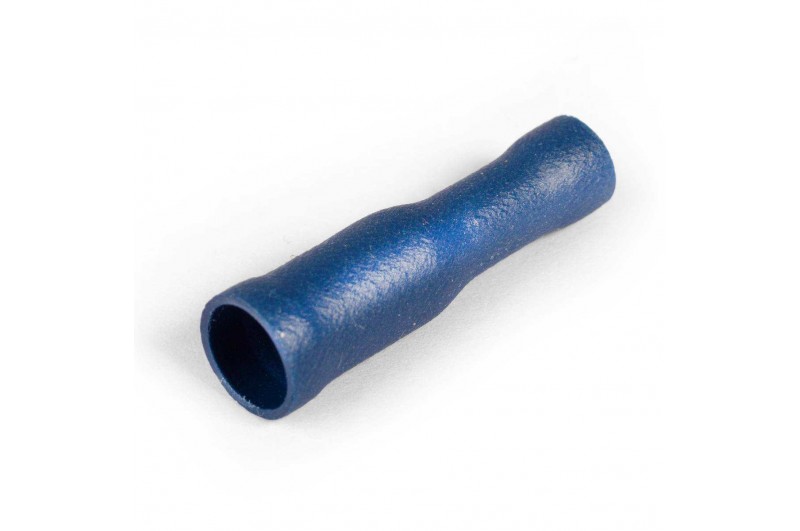

Разъем штекерный изолированный «мама» РШИ-М 2.5-4 серия ПРОФИ с ПВХ манжетой

Разъем штекерный изолированный «мама» РШИ-М 2.5-4 серия ПРОФИ с ПВХ манжетой

Артикул:108627

Модель:РШИ-М 2.5–4 серия ПРОФИ (100шт)

Тип:РШИ-М (ТУ 3424-001-59861269-200

Производитель: КВТ

Цена с НДС:

436.88 руб.

ОПТ 1 от 10 тыс. ₽	ОПТ 2 от 25 тыс. ₽	ОПТ 3 от 50 тыс. ₽	ОПТ 4 от 100 тыс. ₽
по запросу	по запросу	по запросу	по запросу

Розничный магазин м.Братиславская

500 наименований товара КВТ всегда в наличии

Гарантия

1 ГОД гарантии от производителя в соответствии с законодательством РФ

Доставка по всей России

Доставка ТК "Деловые Линии", СДЭК

Описание КВТ

Назначение, применение: Формирование изолированных быстроразъемных соединений штекерного типа многопроволочных медных проводов сечениями от 1.5 мм² до 2.5 мм²

Сертификация

Декларация соответствия на изолированные наконечники (EAC)

Документация

Эксплуатационно-гарантийные сроки

Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 25 лет

тип:

РШИ-М (ТУ 3424-001-59861269-2004)

Серия

ПРОФИ

Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
Материал изоляции: самозатухающий ПВХ.
Класс V-0 по UL94
Термостойкость изоляции: 75 °C
Материал разъема: латунь марки Л63
Покрытие разъема: электролитическое лужение
Максимальное напряжение: 400 В
Особенности конструкции:
- соединение штекерных разъемов «мама-папа» образует полностью изолированный контур
- специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
Комплементарны ответным разъемам РШИ-П
Опрессовка проводника поверх изолирующего корпуса

Полезные статьи

Особенности и преимущества изолированных коннекторов «КВТ»

Разъем штекерный изолированный «мама» РШИ-М 2.5-4 серия ПРОФИ с ПВХ манжетой купить по выгодной цене (436.88 руб.) в интернет-магазине КВТ-PRO.RU - фото, отзывы, технические характеристики. Доставка по Москве и России

Полезная информация

Размеры

SKU	товарные позицииЦвет изоляции	L (мм)	D (мм)	d₁ (мм)
47465	РШИ-М 1.5-4 серия ПРОФИ(КВТ)	23.5	3.9	1.7
47517	РШИ-М 2.5-4 серия ПРОФИ(КВТ)	25.5	3.9	2.3
108626	РШИ-М 1.5–4 серия ПРОФИ (100шт)(КВТ)	23.5	3.9	1.7
108627	РШИ-М 2.5–4 серия ПРОФИ (100шт)(КВТ)	25.5	3.9	2.3

Упаковка

SKU	товарные позицииЦвет изоляции	кол-во в упаковке	тип упаковки	штрих-код EAN-13	длина (см)	ширина (см)	высота (см)	вес брутто (кг)	объем упак. (куб.м)
47465	РШИ-М 1.5-4 серия ПРОФИ(КВТ)	100	п/э пакет zip-lock	4620014842517	9	11	2	0.1	0.000198
47517	РШИ-М 2.5-4 серия ПРОФИ(КВТ)	100	п/э пакет zip-lock	4620014842548	10	11	1.6	0.096	0.000176
108626	РШИ-М 1.5–4 серия ПРОФИ (100шт)(КВТ)	1	п/э пакет	4630105717570	9	11	2	0.1	0.000198
108627	РШИ-М 2.5–4 серия ПРОФИ (100шт)(КВТ)	1	п/э пакет	4630105717587	10	11	1.6	0.096	0.000176

Технические характеристики

SKU	товарные позицииЦвет изоляции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Материал контактной части	Покрытие контактной части	Цвет изоляции	Технология монтажа
47465	РШИ-М 1.5-4 серия ПРОФИ(КВТ)	0.4	0.5/ 0.75/ 1.0/ 1.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	красный	опрессовка
47517	РШИ-М 2.5-4 серия ПРОФИ(КВТ)	0.4	1.5/ 2.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	синий	опрессовка
108626	РШИ-М 1.5–4 серия ПРОФИ (100шт)(КВТ)	0.4	0.5/ 0.75/ 1.0/ 1.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	красный	опрессовка
108627	РШИ-М 2.5–4 серия ПРОФИ (100шт)(КВТ)	0.4	1.5/ 2.5	3/ 4/ 5/ 6	латунь	гальваническое лужение	синий	опрессовка
