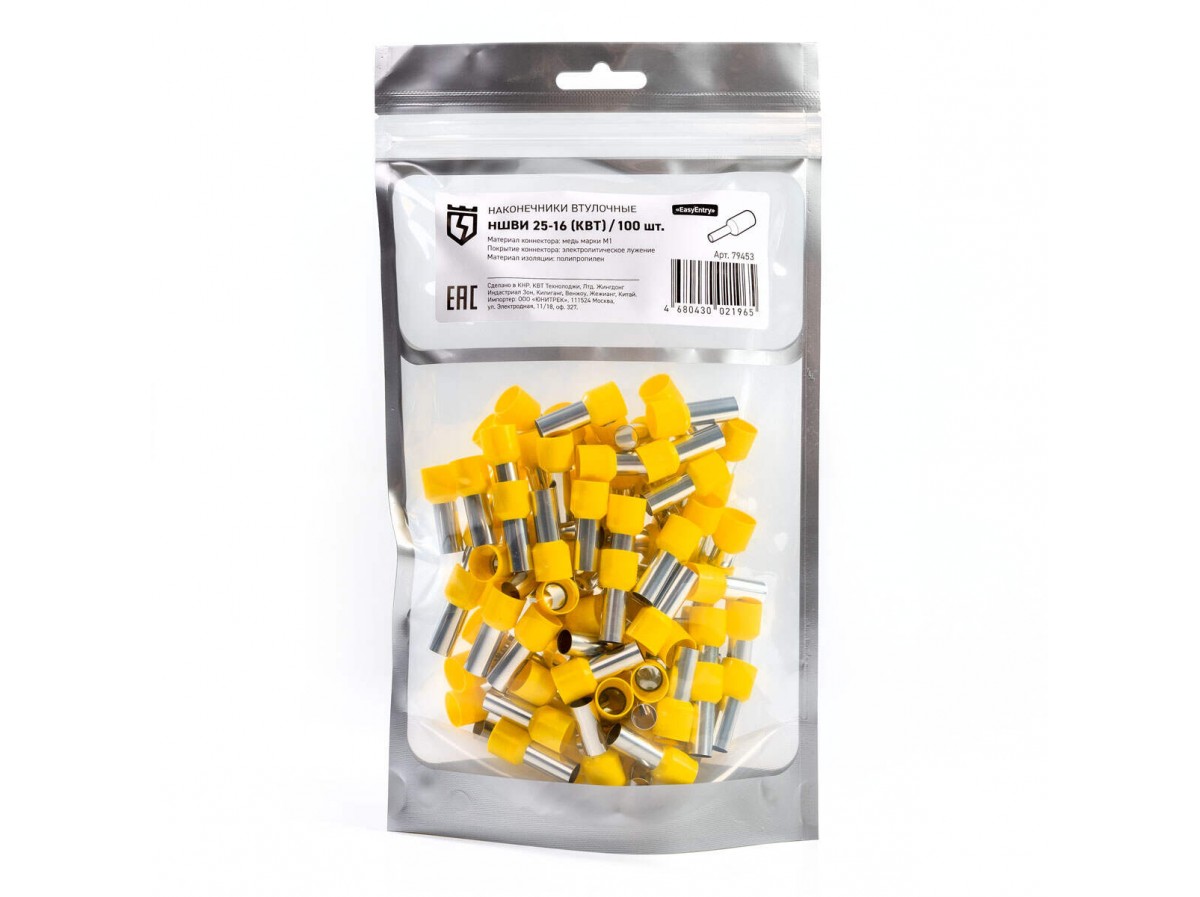

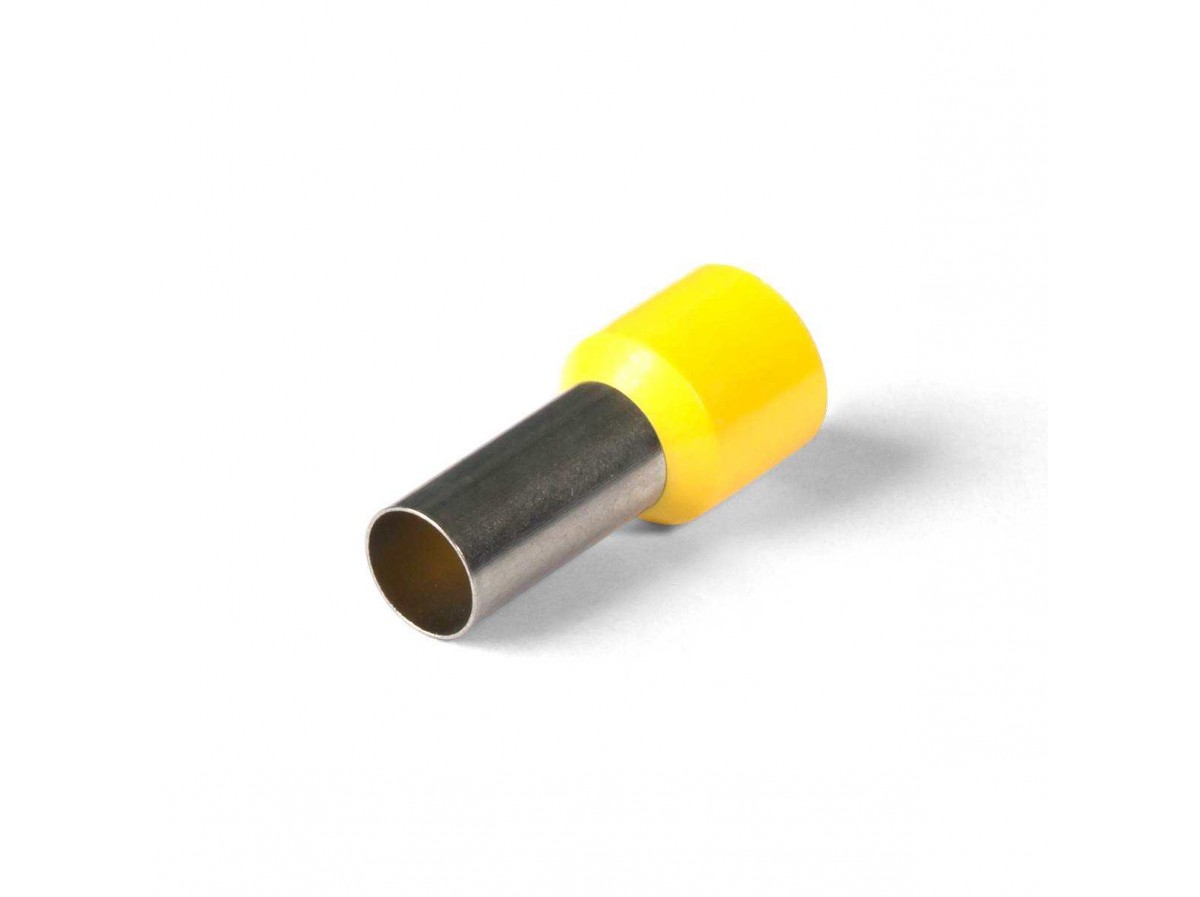

Наконечник штыревой втулочный изолированный НШВИ 25-16

Принципиальное различие заключаются только в наличии дополнительной изолирующей манжеты в наконечниках НШВИ. Изолирующая манжета конструктивно интегрирована в контактную медную втулку и выполняет следующие функции: – Защита провода от перегибов и переломов на границе снятой изоляции – Дополнительная безопасность в обеспечении непрерывного изолирующего контура. После заведения в клемму контактной металлической части наконечника, снаружи остается только изолированная манжета, выполняющая также роль стопора. – Цветовая маркировка и идентификация типоразмера – Удобство захвата при монтаже. Для мелких размеров втулочных наконечников изолирующая манжета выполняет роль своеобразного «держателя», позволяющего удерживать микроскопические втулки в пальцах при монтаже провода – Удобство заведения жилы во втулку наконечника. Благодаря широкому раструбу манжеты многожильный провод легко заводится внутрь наконечника, что делает монтаж быстрым и удобным

– Когда хочется сэкономить – В тех случаях, когда предъявляются особые требования к термостойкости контактных соединений. Например, при использовании проводов с тефлоновой или кремнийорганической изоляцией в нагревательных приборах, светильниках, термических печах и проч. Максимально допустимая температура эксплуатации стандартных наконечников НШВИ с полипропиленовой или нейлоновой изолирующей манжетой — не превышает 105°C. – В тех случаях, когда изоляция проводов или кабелей слишком толстая и не заходит внутрь стандартной пластмассовой манжеты НШВИ – Тогда, когда втулочный наконечник предполагается использовать для соединения и подключения 1, 2, 3 или более проводов. В случае использования стандартной серии НШВИ (для одного повода) размеры изолирующей манжеты позволяют завести внутрь только один провод. В серии НШВИ(2) изолирующая манжета рассчитана под два провода.

Оба типа наконечников имеют функционально идентичную контактную часть. После опрессовки на жиле втулочные наконечники образуют такой же прочный контактный штырь, как у наконечников НШКИ. Оба типа предназначены для оконцевания гибких многожильных проводов. Наконечники НШКИ дороже, чем НШВИ, однако, при этом, они обладают и более широким диапазоном использования. Наконечник НШКИ с изолирующей манжетой красного цвета заменяет 4 типоразмера втулочных наконечников диапазона 0.5-1.5 мм², наконечники с манжетой синего и желтого цвета заменяют по два типоразмера втулочных наконечников каждый.

Необходимая длина контактной части втулочного наконечника определяется типом и устройством входной контактной клеммы. Длина должна быть достаточна, чтобы обеспечить надежную фиксацию наконечника. Точка или зона прижима наконечника в клемме не должна приходиться на самый конец обжатой втулки. Для некоторых типов подключений предусмотрен визуальный контроль положения/захода наконечника в клемму и это требует «удлиненных» втулок. Иногда, входное отверстие в корпусе клеммы рассчитано под диаметр изоляции провода, но при этом оно слишком узкое для захода изолированной манжеты втулочного наконечника. В любом случае, если были куплены более длинные, чем необходимо втулочные наконечники их легко можно укоротить до требуемой длины при помощи кусачек или кабельных ножниц.

Во всех случаях, когда нужно оконцевать гибкий медный провод и наконечник штыревой конструкции подходит для контактной клеммы данного электротехнического устройства. Например, при соединении проводов в винтовых клеммных колодках типа КЗВ или ЗВИ в полиэтиленовом корпусе, подключение гибких проводов следует проводить только через втулочные наконечники. В этом случае, надежность подключения будет гарантирована и не придется опасаться того, что винт повредит тонкие проволочки медной жилы.

Основное требование к втулочным наконечникам – защитный бандаж и консолидация медных проволочек гибкого проводника. Требования к механической нагрузке минимальны, поскольку предполагается, что оконцованная жила далее дополнительно зажимается в клеммах с различными типами прижимных механизмов: винтовым, “Push-in”, “Cage Clamp” или комбинированными.

Весь специализированный инструмент для обжима втулочных наконечников производит опрессовку с четырехугольным профилем. Это может быть: квадрат, трапеция или трапеция с дополнительным вдавливанием. Как правило, опрессованный наконечник имеет также поперечные засечки, расположенные по всей длине втулки и предназначенные для увеличения прочности соединения с жилой и прижимной клеммой. Большое значение имеет пятно электрического контакта. При подключении наконечника с квадратным профилем опрессовки к клемме пятно контакта с плоскостью шины больше, чем у круглых проводов.

На самом деле, хотя внутренний диаметр втулок НШВ соответствует жиле одного провода, данные наконечники также могут использоваться для опрессовки двух и более проводов. В изолированных втулочных наконечниках количество используемых проводов ограничивает форма и размер манжеты (сравните форму манжет на НШВИ и НШВИ(2)). У наконечников НШВ манжеты нет. Поэтому, при необходимости, можно «вручную» подобрать правильный по размеру наконечник для опрессовываемой скрутки нескольких проводов.

И одинарные и двойные наконечники НШВИ, а также наконечники НШВ опрессовываются универсальным инструментом ПКВк. – пресс-клещи ПКВк-6 (КВТ) обжимают наконечники НШВИ, НШВ в диапазоне: 0,08-6,0 мм² и наконечники НШВИ(2) в диапазоне: 2*0,5-2*4,0мм² – пресс-клещи ПКВк-16 (КВТ) обжимают наконечники НШВИ, НШВ в диапазоне: 6,0-16 мм², и наконечники НШВИ(2) в диапазоне: 2*4,0-2*6,0 мм² Остальные модели пресс-клещей, предназначены для опрессовки либо одинарных, либо двойных втулочных наконечников: – Для обжима одинарных НШВИ используются пресс-клещи СТА, СТВ, СТК, CTF с матрицами «02» и «03» и модели ПКВ-16, ПКВ-70 – Для обжима двойных НШВИ используются пресс-клещи СТК-06. Так что, при необходимости работать с любыми типами втулочных наконечников, оптимальный вариант – пресс-клещи моделей ПКВк.

Подручными средствами наконечник и жилу можно только сплющить и изуродовать, но никак не опрессовать. Несмотря на дешевизну и кажущуюся простоту, изолированные наконечники точный и специализированный продукт, применяющийся в том числе, в самых дорогих и высокотехнологичных устройствах. На практике, около 35-50% всех аварийных ситуаций в электрике происходят по вине ненадлежащего качества клеммных соединений. Важно не только правильно подобрать наконечник для данного провода, но и выбрать адекватный инструмент для монтажа. Если качество соединения небезразлично, то необходимо использовать только профессиональный инструмент.

Есть несколько простых правил, помня которые вы будете гарантированы от типичных ошибок: — Длина снятия изоляции провода должна быть чуть больше (на 1-3 мм в зависимости от размера), чем видимая часть контактной втулки. В этом случае конец жилы будет вровень с краем втулки. Таблицу с точными данными по длине снятия изоляции см. в технических характеристиках НШВИ. — Если при снятии изоляции «потеряна» хотя бы одна из проволочек медной жилы — не поленитесь, обрежьте конец провода и проведите повторную зачистку. — Выбирайте втулочный наконечник точно соответствующий сечению провода. — Используйте только профессиональный инструмент для обжима. — Если после опрессовки жила выступает из края втулки более чем на 1 мм — обрежьте конец жилы вровень с краем втулки. Подробнее о монтаже втулочных наконечников - в наших рекомендациях.

Существует 3 системы цветовой маркировки изолированных втулочных наконечников: французская, немецкая и по стандарту DIN. Две последние, несмотря на то, что имеют местом происхождения одну страну, различаются. Цвета манжет втулочных наконечников НШВИ «КВТ» соответствуют самой распространенной системе стандарта DIN 46228 часть 4.

В дословном переводе это означает «легкий ввод». Чего и куда? Жилы провода в изолированный наконечник. Дело в том, что любой, кто пользовался такими наконечниками, знает, что иной раз достаточно сложно вставить многопроволочную жилу в наконечник из-за того, что край хвостовика наконечника внутри манжеты образует ступеньку, за которую цепляются проволочки жилы. Перед тем, как установить наконечник, жилу необходимо немного подкрутить, и следить, чтобы при установке ни одна проволочка не загнулась обратно. В противном случае, если одна или несколько проволочек не попадут в контактную зону, уменьшив номинальное сечение, такое соединение будет «слабым звеном». Проблема станет очевидной при высоких токовых нагрузках, когда контактное соединение начнет нагреваться. В наконечниках, сделанных по технологии «easy entry», манжета внутри имеет плавную воронкообразную форму. Поэтому при заведении провода в такой наконечник жила не встречает никакого препятствия. При использовании этих наконечников увеличивается скорость монтажа, и значительно уменьшается вероятность операторских ошибок. В цивилизованном электромонтаже обязательная опция «easy entry» стала неким стандартом и правилом «хорошего тона» для всех наконечников, предназначенных для монтажа многопроволочных гибких жил. В ассортиментной линейке «КВТ» конструкция «easy entry» присутствует в нейлоновых наконечниках и разъемах, а так же изолированных и неизолированных втулочных наконечниках.
