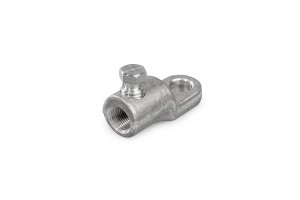

Наконечники НБ – универсальные кабельные наконечники с рядным расположением болтов со срывными головками. Предназначены для оконцевания кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно.
В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт. По умолчанию, в стандартной комплектации кабельных муфт производства «КВТ» используются наконечники и соединители с рядным расположением болтов (типы НБ и СБ). При необходимости, муфты также могут быть укомплектованы наконечниками евро-серии с угловым расположением болтов (типы НБЕ и СБЕ).
Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.
Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.
Отверстие для ввода кабельной жилы в болтовых наконечниках НБ смещено относительно центральной оси для обеспечения необходимых прочностных характеристик в зоне крепежа болтов. Вся внутренняя цилиндрическая поверхность наконечников КВТ имеет зубчатый рельеф для увеличения площади электрического контакта и механической прочности между наконечником и кабельной жилой. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой. Лопатка болтовых наконечников смещена относительно центральной оси корпуса, что обеспечивает удобство при подключении кабельной линии к шинам щитовых устройств.
В отличие от дешевых аналогов все болтовые наконечники «КВТ» (кроме самого маленького размера на диапазон 10-25мм2) оснащены 2-мя и 3-мя (начиная с сечения 300 мм2) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.
Болтовые наконечники «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.
Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.
Технические характеристики | |
Внешний диаметр (мм) | 19 |
Внутренний диаметр max. (мм) | 11 |
Диаметр крепежного отверстия наконечника (мм) | 10,5 |
Диапазон сечений max. (мм.кв) | 50 |
Диапазон сечений min. (мм.кв) | 25 |
Длина лопатки(мм) | 21,5 |
Длина снятия изоляции (мм) | 32 |
Класс гибкости жилы | 123456 |
Кол-во болтов (шт) | 2 |
Количество в комплекте (шт) | 10 |
Материал | специальный алюминиевый сплав |
Материал болтов | специальный алюминиевый сплав |
Материал жилы | алюминиймедь |
Материал контактной части | алюминиевый сплав |
Наименование | 2НБ-25/50 |
Норма отгрузки | 10 |
Общая длина (мм) | 60 |
Особенности конструкции | Рядное расположение болтовЭксцентриковое отверстие под жилу |
Отверстие под кабельную жилу | эксцентриковое |
Покрытие | без покрытия |
Покрытие контактной части | без покрытия |
Рабочее напряжение max. (кВ) | 10 |
Размер крепёжного болта | М10 |
Расположение болтов | рядное |
Расстояние от оси крепежного отверстия до края лопатки(мм) | 9,5 |
Серия | НБ |
Сечение жилы, мм² | 253550 |
Страна происхождения | Россия |
Технология монтажа | срывные болты |
Тип | болтовой |
Тип коннектора | наконечник болтовой |
Толщина лопатки | 8 |
Ширина головки болта (мм) | 12 |
Рабочее напряжение, до (кВ) | 10 |
Штрих-код | 4680430002247 |
Габариты | |
Вес нетто единицы товара, кг | 0,03 |
Единица измерения | шт |
Размерные характеристики | |
A | 9.5 |
D | 10.5 |
d | 19 |
d₁ | 11 |
L | 60 |
L₁ | 21.5 |
L₂ | 32 |
N | 12 |
S | 8 |
Транспортная упаковка | |
Вес брутто транспортной упаковки, кг | 10.4 |
Высота транспортной упаковки, см | 22 |
Длина транспортной упаковки, см | 31.5 |
Количество в транспортной упаковке | 340 |
Объём транспортной упаковки, куб.м | 0.014553 |
Тип транспортной упаковки | картонная коробка |
Ширина транспортной упаковки, см | 21 |
Потребительская упаковка | |
Вес брутто потребительской упаковки, кг: | 0.3 |
Высота потребительской упаковки, см | 2 |
Длина потребительской упаковки, см | 13 |
Количество в потребительской упаковке | 10 |
Тип потребительской упаковки | п/э пакет |
Ширина потребительской упаковки, см | 9 |
Штрих-код EAN-13 потребительской упаковки | 4680430002247 |
Вес брутто потребительской упаковки, кг | 0,3 |
Объём потребительской упаковки, куб.м | 0,000234 |
Промежуточная упаковка | |
Вес брутто промежуточной упаковки, кг | 0,3 |
Объём промежуточной упаковки, куб.м | 0,000234 |
Ширина промежуточной упаковки, см | 9 |
Наконечник болтовой 2НБ-25/50 (КВТ) купить по выгодной цене (269.61 руб.) в интернет-магазине КВТ-PRO.RU - фото, отзывы, технические характеристики. Доставка по Москве и России
SKU | товарные позиции Цвет изоляции | L (мм) | L₁ (мм) | L₂ (мм) | S (мм) | D (мм) | d (мм) | d₁ (мм) | N (мм) | A (мм) |
---|---|---|---|---|---|---|---|---|---|---|
1НБ-10/25 (КВТ) | 38 | 15.2 | 18 | 6 | 6.4 | 13 | 8 | 8 | 6.5 | |
2НБ-25/50 (КВТ) | 60 | 21.5 | 32 | 8 | 10.5 | 19 | 11 | 12 | 9.5 | |
2НБ-70/120 (КВТ) | 80 | 26.5 | 46 | 12 | 13 | 27 | 17 | 17 | 13.5 | |
2НБ-150/240 (КВТ) | 98 | 34.5 | 53 | 14 | 17 | 37 | 25 | 19 | 15.5 |
SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|
1НБ-10/25 (КВТ) | 10 | п/э пакет |
4680430002155 | 10 | 10 | 2 | 0.09 | 0.0002 | |
2НБ-25/50 (КВТ) | 10 | п/э пакет |
4680430002247 | 13 | 9 | 2 | 0.3 | 0.000234 | |
2НБ-70/120 (КВТ) | 10 | п/э пакет |
4680430002254 | 15.5 | 13.2 | 3 | 0.78 | 0.000614 | |
2НБ-150/240 (КВТ) | 5 | п/э пакет |
4680430002261 | 16 | 12 | 4 | 0.77 | 0.000768 |
SKU | товарные позиции Цвет изоляции | Особенности конструкции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
---|---|---|---|---|---|---|---|---|
1НБ-10/25 (КВТ) | Рядное расположение болтов/ Эксцентриковое отверстие под жилу |
10 |
10/ 16/ 25 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
|
2НБ-25/50 (КВТ) | Рядное расположение болтов/ Эксцентриковое отверстие под жилу |
10 |
25/ 35/ 50 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
|
2НБ-70/120 (КВТ) | Рядное расположение болтов/ Эксцентриковое отверстие под жилу |
10 |
70/ 95/ 120 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
|
2НБ-150/240 (КВТ) | Рядное расположение болтов/ Эксцентриковое отверстие под жилу |
10 |
150/ 185/ 240 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
