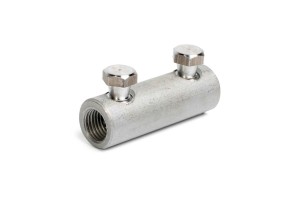

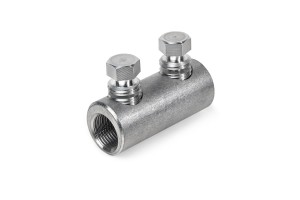

Соединители СБ – универсальные кабельные гильзы с рядным расположением болтов со срывными головками. Предназначены для соединения кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно.
В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт. По умолчанию, в стандартной комплектации кабельных муфт производства «КВТ» используются наконечники и соединители с рядным расположением болтов (типы НБ и СБ). При необходимости, муфты также могут быть укомплектованы соединителями евро-серии с угловым расположением болтов (типы НБЕ и СБЕ).
Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.
Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.
Отверстие для ввода кабельной жилы в болтовых соединителях СБ смещено относительно центральной оси для обеспечения необходимых прочностных характеристик в зоне крепежа болтов. Вся внутренняя цилиндрическая поверхность соединителей «КВТ» имеет зубчатый рельеф для увеличения площади электрического контакта и механической прочности между гильзой и кабельной жилой. Конструкция предусматривает наличие внутренней перегородки, определяющей глубину захода кабельных жил. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой.
В отличие от дешевых аналогов все болтовые соединители «КВТ» (кроме самого маленького размера на диапазон 10-25мм2) оснащены 4-мя и 6-ю (начиная с сечения 300 мм2) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.
Болтовые соединители «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.
Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.
Технические характеристики | |
Внешний диаметр (мм) | 37 |
Внутренний диаметр max. (мм) | 25 |
Диапазон сечений max. (мм.кв) | 240 |
Диапазон сечений min. (мм.кв) | 150 |
Длина снятия изоляции (мм) | 53,5 |
Класс гибкости жилы | 123456 |
Кол-во болтов (шт) | 4 |
Количество в комплекте (шт) | 5 |
Материал | специальный алюминиевый сплав |
Материал болтов | специальный алюминиевый сплав |
Материал жилы | алюминиймедь |
Материал контактной части | алюминиевый сплав |
Наименование | 4СБ-150/240 |
Норма отгрузки | 5 |
Общая длина (мм) | 110 |
Особенности конструкции | Рядное расположение болтовЭксцентриковое отверстие под жилу |
Отверстие под кабельную жилу | эксцентриковое |
Покрытие | без покрытия |
Покрытие контактной части | без покрытия |
Рабочее напряжение max. (кВ) | 10 |
Расположение болтов | рядное |
Серия | СБ |
Сечение жилы, мм² | 150185240 |
Страна происхождения | Россия |
Технология монтажа | срывные болты |
Тип | болтовой |
Тип коннектора | соединитель болтовой |
Ширина головки болта (мм) | 19 |
Рабочее напряжение, до (кВ) | 10 |
Штрих-код | 4680430002445 |
Габариты | |
Вес нетто единицы товара, кг | 0,198 |
Единица измерения | шт |
Размерные характеристики | |
d | 37 |
d₁ | 25 |
L | 110 |
L₂ | 53.5 |
N | 19 |
Транспортная упаковка | |
Вес брутто транспортной упаковки, кг | 12.1 |
Высота транспортной упаковки, см | 22 |
Длина транспортной упаковки, см | 31.5 |
Количество в транспортной упаковке | 60 |
Объём транспортной упаковки, куб.м | 0.014553 |
Тип транспортной упаковки | картонная коробка |
Ширина транспортной упаковки, см | 21 |
Потребительская упаковка | |
Вес брутто потребительской упаковки, кг: | 1.2 |
Высота потребительской упаковки, см | 4 |
Длина потребительской упаковки, см | 20 |
Количество в потребительской упаковке | 5 |
Тип потребительской упаковки | п/э пакет |
Ширина потребительской упаковки, см | 11 |
Штрих-код EAN-13 потребительской упаковки | 4680430002445 |
Вес брутто потребительской упаковки, кг | 0,99 |
Объём потребительской упаковки, куб.м | 0,00088 |
Промежуточная упаковка | |
Вес брутто промежуточной упаковки, кг | 0,99 |
Объём промежуточной упаковки, куб.м | 0,00088 |
Ширина промежуточной упаковки, см | 11 |
Соединитель болтовой 4СБ-150/240 (КВТ) купить по выгодной цене (968.12 руб.) в интернет-магазине КВТ-PRO.RU - фото, отзывы, технические характеристики. Доставка по Москве и России
SKU | товарные позиции Цвет изоляции | L (мм) | L₂ (мм) | d (мм) | d₁ (мм) | N (мм) |
---|---|---|---|---|---|---|
2СБ-10/25 (КВТ) | 40 | 18 | 13 | 8 | 8 | |
4СБ-25/50 (КВТ) | 66 | 31.5 | 19 | 11 | 12 | |
4СБ-70/120 (КВТ) | 96 | 46.5 | 27 | 17 | 17 | |
4СБ-150/240 (КВТ) | 110 | 53.5 | 37 | 25 | 19 |
SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|
2СБ-10/25 (КВТ) | 10 | п/э пакет |
4680430002339 | 12 | 10 | 2 | 0.13 | 0.00024 | |
4СБ-25/50 (КВТ) | 10 | п/э пакет |
4680430002421 | 12 | 12 | 2 | 0.38 | 0.000288 | |
4СБ-70/120 (КВТ) | 10 | п/э пакет |
4680430002438 | 18 | 16 | 3 | 1.03 | 0.000864 | |
4СБ-150/240 (КВТ) | 5 | п/э пакет |
4680430002445 | 20 | 11 | 4 | 0.99 | 0.00088 |
SKU | товарные позиции Цвет изоляции | Особенности конструкции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
---|---|---|---|---|---|---|---|---|
2СБ-10/25 (КВТ) | Рядное расположение болтов/ Эксцентриковое отверстие под жилу |
10 |
10/ 16/ 25 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
|
4СБ-25/50 (КВТ) | Рядное расположение болтов/ Эксцентриковое отверстие под жилу |
10 |
25/ 35/ 50 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
|
4СБ-70/120 (КВТ) | Рядное расположение болтов/ Эксцентриковое отверстие под жилу |
10 |
70/ 95/ 120 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
|
4СБ-150/240 (КВТ) | Рядное расположение болтов/ Эксцентриковое отверстие под жилу |
10 |
150/ 185/ 240 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
