Наконечник кабельный штифтовой плоский изолированный НШПИ(н) 16–13 (КВТ)

Наконечник кабельный штифтовой плоский изолированный НШПИ(н) 16–13 (КВТ)

фото Наконечник кабельный штифтовой плоский изолированный НШПИ(н) 16–13 (КВТ)

Артикул:59117

Модель:НШПИ(н) 16–13

Тип:НШПИ(н)

Производитель: КВТ

Отгрузка кратно упаковке: 100 шт.

Розничный магазин м.Братиславская

500 наименований товара КВТ всегда в наличии

Гарантия

1 ГОД гарантии от производителя в соответствии с законодательством РФ

Доставка по всей России

Доставка ТК "Деловые Линии", СДЭК

Описание НШПИ(н) 16–13 КВТ

Назначение, применение: Оконцевание опрессовкой многопроволочных медных проводов сечением 16 мм² и последующий крепеж наконечников к клеммам электрического оборудования

Сертификация

Декларация соответствия на изолированные наконечники (EAC)

Эксплуатационно-гарантийные сроки

Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 25 лет

Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования
Узкая плоская форма контактной части наконечника обеспечивает возможность подлкючения к современным электротехническим устройствам с ограниченными параметрами вводных клемм
Контактная часть выполнена по DIN 46230
Материал изоляции: самозатухающий нейлон.
Не содержит галогенов
Термостойкость изоляции: 105 °C
Материал наконечника: медь марки М1
Покрытие наконечника: электролитическое лужение
Максимальное напряжение: 690 В
Особенности конструкции:
- исполнение «Easy Entry»: цельнолитая нейлоновая манжета имеет форму раструба для облегчения ввода многопроволочных медных жил
- благодаря заваренному стыковому шву на трубной контактной части, ориентация наконечника в матрицах инструмента не имеет значения
- поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
Опрессовка поверх изолирующей манжеты

Наконечники штифтовые плоские изолированные с нейлоновой манжетой 59117

Тип коннектора: наконечник штифтовой;
Особенности конструкции: Easy Entry;
Рабочее напряжение, до: 0.69;
Материал жилы: медь;
Сечение жилы, мм²: 16;
Материал контактной части: медь;
Покрытие контактной части: гальваническое лужение;
Длина контактной части, мм: 13
Наличие изоляции
Материал изоляции: Нейлон;
Цветовой стандарт изоляции: Международный стандарт;
Цвет изоляции: синий;
Температурная стойкость изоляции, ˚С: 105;
Технология монтажа: опрессовка;
Наименование/ Обозначение по стандарту: НШПИ(н) 16–13
Назначение, применение: Для оконцевания опрессовкой многопроволочных медных проводов сечением до 16 мм² и последующего крепежа наконечников к клеммам электрического оборудования
Код товара (артикул): 59117
Бренд: КВТ;
Страна происхождения: Россия;

Полезные статьи

Технические характеристики
Вид	изолированный
Внутренний диаметр max. (мм)	6
Диапазон сечений max. (мм.кв)	16
Длина контактной части, мм	13
Длина снятия изоляции (мм)	21,2
Длина штифта (мм)	13
Количество в комплекте (шт)	100
Максимальное напряжение (В)	690
Материал	медь марки М1
Материал жилы	медь
Материал изоляции	самозатухающий нейлон
Материал контактной части	медь
Наименование	НШПИ(н) 16–13
Наличие изоляции
Норма отгрузки	100
Общая длина (мм)	37,5
Особенности конструкции	Easy Entry
Покрытие	электролитическое лужение
Покрытие контактной части	гальваническое лужение
Серия	НШПИ(н)
Сечение жилы, мм²	16
Страна происхождения	Китай
Термостойкость изоляции (°C)	105
Технология монтажа	опрессовка
Тип	штифтовой
Тип коннектора	наконечник штифтовой
Ток (А)	88
Толщина штифта (мм)	2
Цвет изоляции	синий
Цвет манжеты	синий
Цветовой стандарт изоляции	Международный стандарт
Ширина лопатки(мм)	5,5
Рабочее напряжение, до (кВ)	0.69
Температурная стойкость изоляции, ˚С	105
Штрих-код	4670016355225
Габариты
Вес нетто единицы товара, кг	0,00545
Единица измерения	шт
Размерные характеристики
B	5.5
d₁	6
L	37.5
l	21.2
L₁	13
S	2
Транспортная упаковка
Вес брутто транспортной упаковки, кг	9.3
Высота транспортной упаковки, см	22
Длина транспортной упаковки, см	31.5
Количество в транспортной упаковке	1600
Объём транспортной упаковки, куб.м	0.014553
Тип транспортной упаковки	картонная коробка
Ширина транспортной упаковки, см	21
Потребительская упаковка
Вес брутто потребительской упаковки, кг:	0.55
Высота потребительской упаковки, см	2,5
Длина потребительской упаковки, см	20
Количество в потребительской упаковке	100
Тип потребительской упаковки	п/э пакет zip-lock
Ширина потребительской упаковки, см	17
Штрих-код EAN-13 потребительской упаковки	4670016355225
Вес брутто потребительской упаковки, кг	0,55
Объём потребительской упаковки, куб.м	0,00085
Промежуточная упаковка
Вес брутто промежуточной упаковки, кг	0,55
Объём промежуточной упаковки, куб.м	0,00085
Ширина промежуточной упаковки, см	17

Наконечник кабельный штифтовой плоский изолированный НШПИ(н) 16–13 (КВТ) купить по выгодной цене (32.92 руб.) в интернет-магазине КВТ-PRO.RU - фото, отзывы, технические характеристики. Доставка по Москве и России

Видеообзоры НШПИ(н) 16–13

Полезная информация

Размеры

SKU	товарные позиции Цвет изоляции	L (мм)	L₁ (мм)	l (мм)	B (мм)	S (мм)	d₁ (мм)
59116	НШПИ(н) 10–12 (КВТ)	30.5	12	16.4	4.2	2	4.6
59117	НШПИ(н) 16–13 (КВТ)	37.5	13	21.2	5.5	2	6

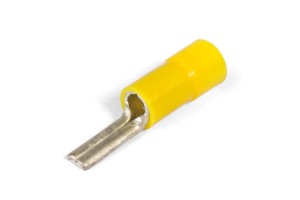

59118	НШПИ(н) 25–15 (КВТ)	45.5	15	25.4	7	2	6.5
59119	НШПИ(н) 35–20 (КВТ)	55.2	20	30.4	8	3	8.4

Упаковка

SKU	товарные позиции Цвет изоляции	кол-во в упаковке	тип упаковки	штрих-код EAN-13	длина (см)	ширина (см)	высота (см)	вес брутто (кг)	объем упак. (куб.м)
59116	НШПИ(н) 10–12 (КВТ)	100	п/э пакет zip-lock	4670016355195	13	11	3	0.29	0.000429
59117	НШПИ(н) 16–13 (КВТ)	100	п/э пакет zip-lock	4670016355225	20	17	2.5	0.55	0.00085
59118	НШПИ(н) 25–15 (КВТ)	100	п/э пакет zip-lock	4670016355249	18	16	3	0.74	0.000864
59119	НШПИ(н) 35–20 (КВТ)	100	п/э пакет zip-lock	4670016355263	21	18	4	1.3	0.001512

Технические характеристики

SKU	товарные позиции Цвет изоляции	Особенности конструкции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Материал контактной части	Покрытие контактной части	Цвет изоляции	Технология монтажа
59116	НШПИ(н) 10–12 (КВТ)	Easy Entry	0.69	10	медь	гальваническое лужение	красный	опрессовка
59117	НШПИ(н) 16–13 (КВТ)	Easy Entry	0.69	16	медь	гальваническое лужение	синий	опрессовка
59118	НШПИ(н) 25–15 (КВТ)	Easy Entry	0.69	25	медь	гальваническое лужение	желтый	опрессовка
59119	НШПИ(н) 35–20 (КВТ)	Easy Entry	0.69	35	медь	гальваническое лужение	красный	опрессовка

Вопросы и ответы

Конструкция "easy entry"

В дословном переводе это означает «легкий ввод». Чего и куда? Жилы провода в изолированный наконечник. Дело в том, что любой, кто пользовался такими наконечниками, знает, что иной раз достаточно сложно вставить многопроволочную жилу в наконечник из-за того, что край хвостовика наконечника внутри манжеты образует ступеньку, за которую цепляются проволочки жилы. Перед тем, как установить наконечник, жилу необходимо немного подкрутить, и следить, чтобы при установке ни одна проволочка не загнулась обратно. В противном случае, если одна или несколько проволочек не попадут в контактную зону, уменьшив номинальное сечение, такое соединение будет «слабым звеном». Проблема станет очевидной при высоких токовых нагрузках, когда контактное соединение начнет нагреваться. В наконечниках, сделанных по технологии «easy entry», манжета внутри имеет плавную воронкообразную форму. Поэтому при заведении провода в такой наконечник жила не встречает никакого препятствия. При использовании этих наконечников увеличивается скорость монтажа, и значительно уменьшается вероятность операторских ошибок. В цивилизованном электромонтаже обязательная опция «easy entry» стала неким стандартом и правилом «хорошего тона» для всех наконечников, предназначенных для монтажа многопроволочных гибких жил. В ассортиментной линейке «КВТ» конструкция «easy entry» присутствует в нейлоновых наконечниках и разъемах, а так же изолированных и неизолированных втулочных наконечниках.
