Гильза кабельная алюмомедная ГАМ 25/16 (КВТ)

Гильза кабельная алюмомедная ГАМ 25/16 (КВТ)

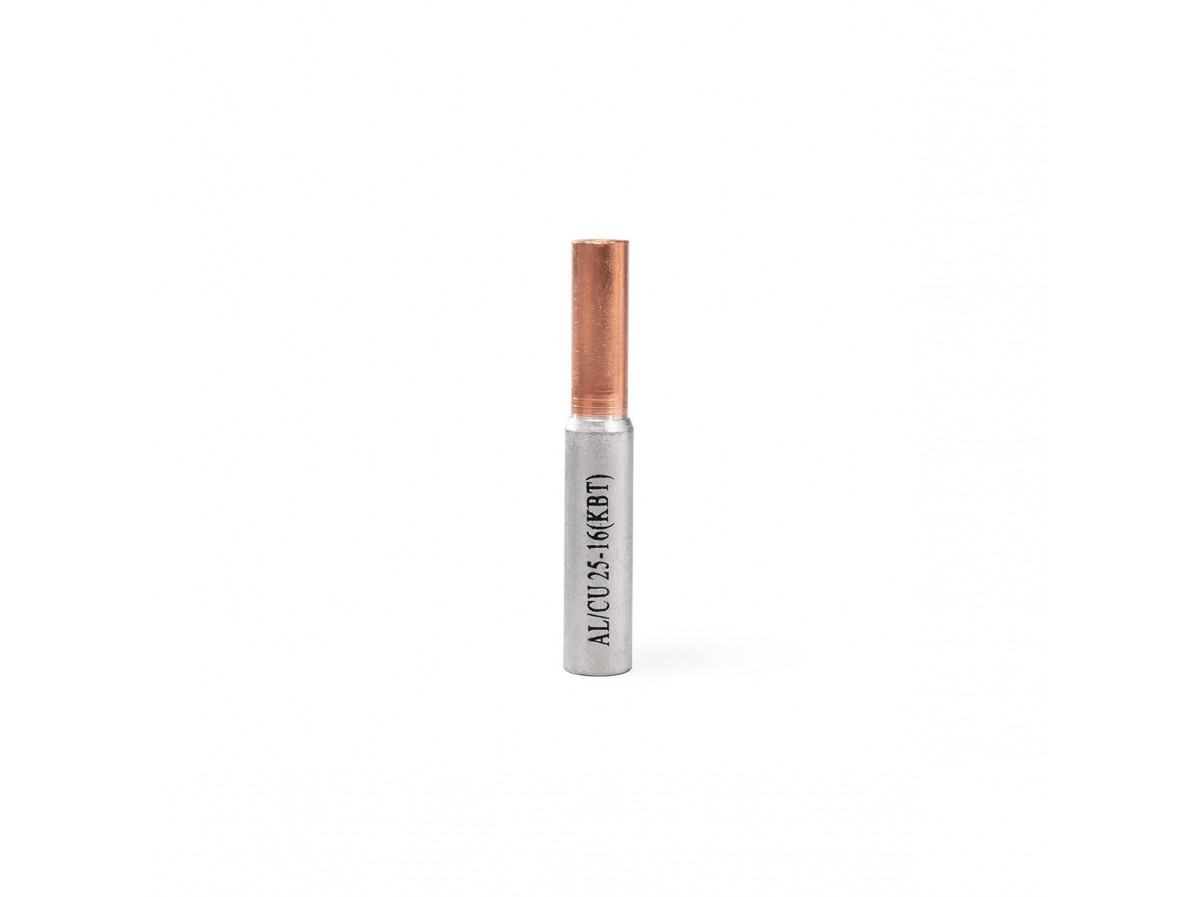

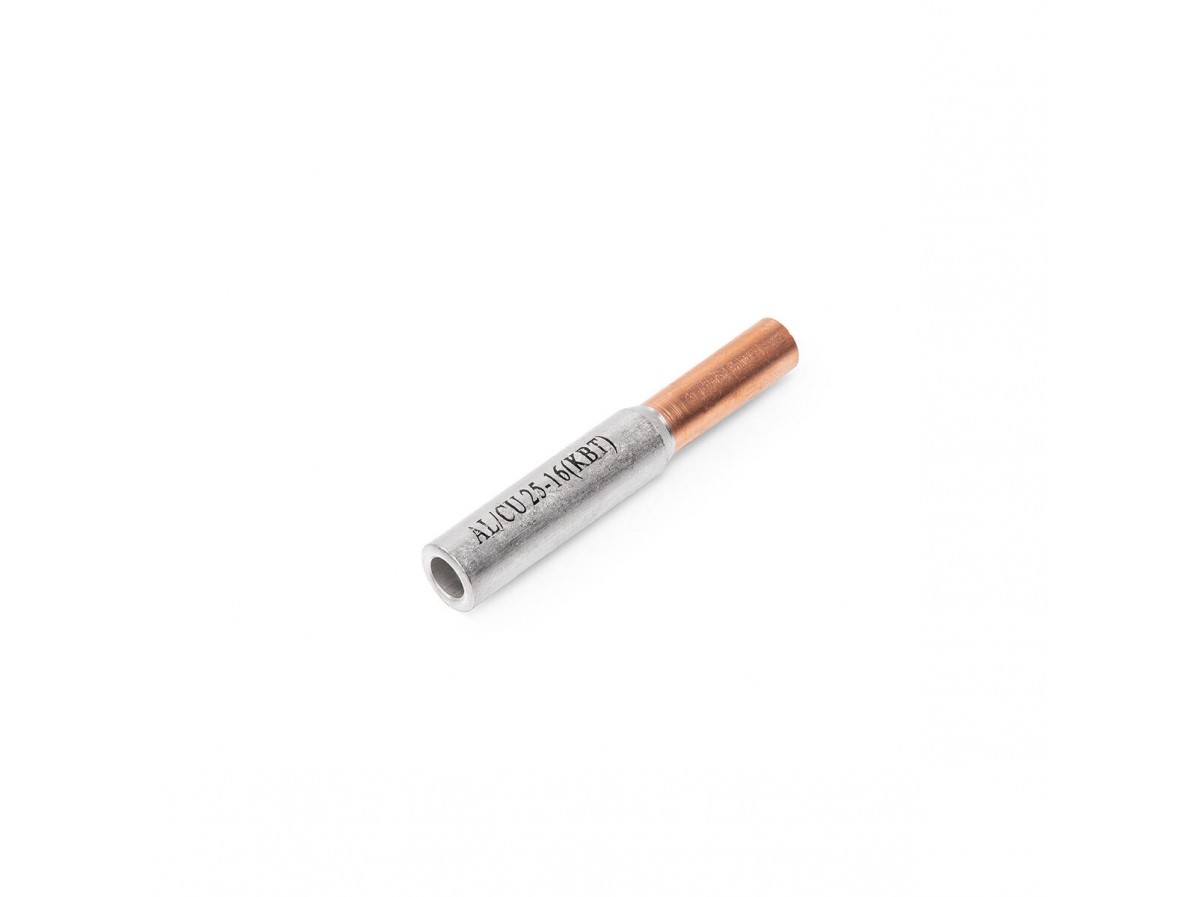

фото Гильза кабельная алюмомедная ГАМ 25/16 (КВТ)

Артикул:50554

Модель:ГАМ 25/16

Тип:ГАМ (ТУ 3449-017-59861269-2004

ТУ:3449-017-59861269-2004

Производитель: КВТ

Цена с НДС/за 1шт:

178.37 руб.

ОПТ 1 от 10 тыс. ₽	ОПТ 2 от 25 тыс. ₽	ОПТ 3 от 50 тыс. ₽	ОПТ 4 от 100 тыс. ₽
по запросу	по запросу	по запросу	по запросу

Отгрузка кратно упаковке: 20 шт.

Розничный магазин м.Братиславская

500 наименований товара КВТ всегда в наличии

Гарантия

1 ГОД гарантии от производителя в соответствии с законодательством РФ

Доставка по всей России

Доставка ТК "Деловые Линии", СДЭК

Описание ГАМ-25/16 КВТ

Назначение, применение: Соединение опрессовкой алюминиевых кабелей и проводов сечением 25 мм² с медными сечением 16 мм² при сохранении токовой нагрузки

Сертификация

Отказное письмо: кабельные наконечники и гильзы на напряжение до 35 кВ

Эксплуатационно-гарантийные сроки

Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 25 лет

Предназначены для соединения опрессовкой алюминиевых и медных жил
Материал: электротехнический алюминий марки АД1 и медь марки М1
Рабочее напряжение: до 10 кВ
Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне
Гильзы имеют внутреннюю перегородку, определяющую глубину захода кабельных жил и выполняющую функцию масляного стопора
Конструкция гильз ГАМ «КВТ» предусматривает редукционный переход на меньшее сечение с алюминиевого кабеля на медный при сохранении токовой нагрузки

Гильзы медно-алюминиевые под опрессовку 50554

Тип коннектора: гильза соединительная;
Рабочее напряжение, до: 10;
Сечение жилы, мм²: 25; 16;
Класс гибкости жилы: 2; 3;
Покрытие контактной части: без покрытия;
Технология монтажа: опрессовка;
Наименование/ Обозначение по стандарту: ГАМ-25/16
Назначение, применение: соединение опрессовкой алюминиевых и медных жил сечениями до 25 мм² и до 16 мм²
Код товара (артикул): 50554
Бренд: КВТ;
Страна происхождения: Россия;

Технические характеристики
Вид	неизолированная
Внешний диаметр узкой полости (мм)	10
Внешний диаметр широкой полости (мм)	12
Внутренний диаметр узкой полости (мм)	6,1
Внутренний диаметр широкой полости (мм)	7,1
Длина гильзы (мм)	75
Длина снятия изоляции для узкой полости (мм)	27
Длина снятия изоляции для широкой полости (мм)	33
Класс гибкости жилы	23
Количество в комплекте (шт)	20
Материал	электротехническая медь марки М1, электротехнический алюминий марки АД1
Материал жилы	алюминиймедь
Материал контактной части	алюминиймедь
Наименование	ГАМ-25/16
Норма отгрузки	20
Покрытие контактной части	без покрытия
Рабочее напряжение max. (кВ)	10
Серия	ГАМ
Сечение алюминиевого кабеля 2-3 класса гибкости (мм.кв)	25
Сечение жилы, мм²	2516
Сечение медного кабеля 2-3 класса гибкости (мм.кв)	16
Страна происхождения	Россия
Технология монтажа	опрессовка
Тип	биметаллическая
Тип коннектора	гильза соединительная
Рабочее напряжение, до (кВ)	10
Штрих-код	4680430000953
Габариты
Вес нетто единицы товара, кг	0,0255
Единица измерения	шт
Размерные характеристики
b₁	7.1
d₁	6.1
D₁	10
D₂	12
L	75
L₁	27
L₂	33
Транспортная упаковка
Вес брутто транспортной упаковки, кг	23
Высота транспортной упаковки, см	14
Длина транспортной упаковки, см	43
Количество в транспортной упаковке	840
Объём транспортной упаковки, куб.м	0.022876
Тип транспортной упаковки	картонная коробка
Ширина транспортной упаковки, см	38

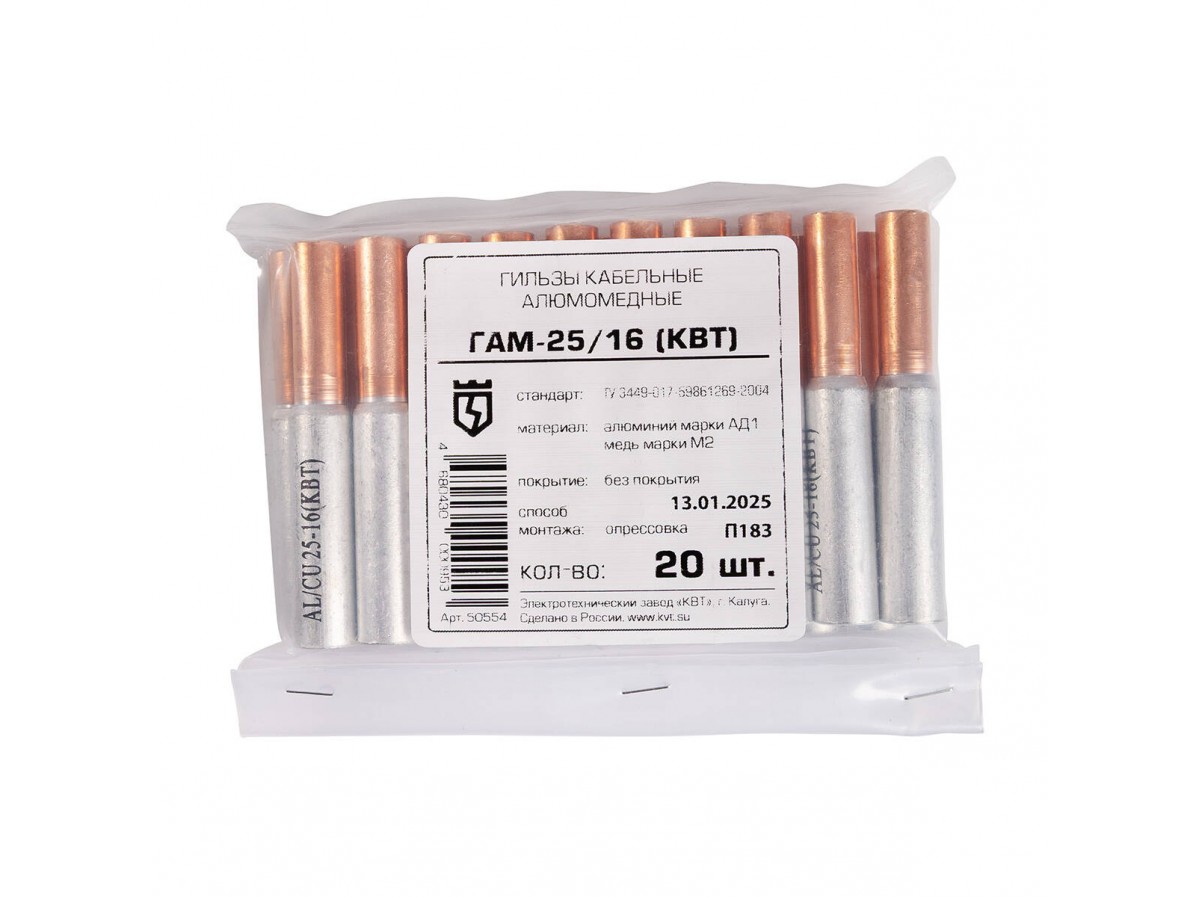

Потребительская упаковка
Вес брутто потребительской упаковки, кг:	0.51
Высота потребительской упаковки, см	2
Длина потребительской упаковки, см	10,5
Количество в потребительской упаковке	20
Тип потребительской упаковки	п/э пакет
Ширина потребительской упаковки, см	14
Штрих-код EAN-13 потребительской упаковки	4680430000953
Вес брутто потребительской упаковки, кг	0,51
Объём потребительской упаковки, куб.м	0,000294
Промежуточная упаковка
Вес брутто промежуточной упаковки, кг	0,51
Высота промежуточной упаковки, см	11,5
Длина промежуточной упаковки, см	17,5
Количество в промежуточной упаковке	140
Объём промежуточной упаковки, куб.м	0,000294
Тип промежуточной упаковки	п/э пакет
Ширина промежуточной упаковки, см	14

Гильза кабельная алюмомедная ГАМ 25/16 (КВТ) купить по выгодной цене (178.37 руб.) в интернет-магазине КВТ-PRO.RU - фото, отзывы, технические характеристики. Доставка по Москве и России

Видеообзоры ГАМ 25/16

Полезная информация

Размеры

SKU	товарные позиции Цвет изоляции	L (мм)	L₁ (мм)	L₂ (мм)	D₁ (мм)	D₂ (мм)	d₁ (мм)	d₂ (мм)
90831	ГАМ 10/10 (КВТ)	70	26	36	9	10	5.7	5.7
50553	ГАМ 16/10 (КВТ)	70	25	30	9	11	5.2	6.1
90832	ГАМ 16/16 (КВТ)	70	26	36	10	10	6.5	6.5
90833	ГАМ 25/10 (КВТ)	75	26	39	9	12	5.7	7.5
50554	ГАМ 25/16 (КВТ)	75	27	33	10	12	6.1	7.1
90834	ГАМ 25/25 (КВТ)	78	29	39	11	12	7.5	7.5
90836	ГАМ 35/16 (КВТ)	79	26	40	10	14	6.5	8.5
50555	ГАМ 35/25 (КВТ)	85	30	40	11	14	7.1	8.5
90837	ГАМ 35/35 (КВТ)	85	32	40	12	14	8.5	8.5
90839	ГАМ 50/25 (КВТ)	87	29	45	11	16	7.5	10.2
50556	ГАМ 50/35 (КВТ)	90	32	42	13	16	8.5	9.8
90840	ГАМ 50/50 (КВТ)	93	35	45	14	16	10.2	10.2
90842	ГАМ 70/35 (КВТ)	97	32	50	12	18	8.5	11.5
50557	ГАМ 70/50 (КВТ)	105	38	46	15	18	9.8	11.5
90843	ГАМ 70/70 (КВТ)	103	38	50	16	18	11.5	11.5
90844	ГАМ 95/50 (КВТ)	102	35	60	14	21	10.2	13.5
50558	ГАМ 95/70 (КВТ)	110	40	50	17	21	11.5	13.5
90846	ГАМ 95/95 (КВТ)	105	38	50	18	21	13.5	13.5
90848	ГАМ 120/70 (КВТ)	107	38	50	16	23	11.5	15
50559	ГАМ 120/95 (КВТ)	112	42	55	19	23	13.5	15
90849	ГАМ 120/120 (КВТ)	110	41	50	20	23	15	15
90850	ГАМ 150/95 (КВТ)	112	38	55	18	25	13.5	16.5
50560	ГАМ 150/120 (КВТ)	118	44	55	21	25	15	17
90851	ГАМ 150/150 (КВТ)	118	44	55	22	25	16.5	16.5
90852	ГАМ 185/120 (КВТ)	122	41	59	20	27	15	18.5
51027	ГАМ 185/150 (КВТ)	125	46	58	23	27	17	18.6
90853	ГАМ 185/185 (КВТ)	129	48	59	24	27	18.5	18.5
90854	ГАМ 240/150 (КВТ)	126	44	60	22	30	16.5	21
51028	ГАМ 240/185 (КВТ)	130	54	60	26	30	18.6	21.5
90855	ГАМ 240/240 (КВТ)	137	55	60	27	30	21	21
90856	ГАМ 300/185 (КВТ)	137	48	64	24	34	18.5	23.5
90857	ГАМ 300/240 (КВТ)	144	55	64	27	34	21	23.5
90858	ГАМ 300/300 (КВТ)	147	58	64	30	34	23.5	23.5

Упаковка

SKU	товарные позиции Цвет изоляции	кол-во в упаковке	тип упаковки	штрих-код EAN-13	длина (см)	ширина (см)	высота (см)	вес брутто (кг)	объем упак. (куб.м)
90831	ГАМ 10/10 (КВТ)	20	п/э пакет	4680430051603	8	2	15	0.358333	0.00024
50553	ГАМ 16/10 (КВТ)	20	п/э пакет	4680430000946	8	12	2	0.354	0.000192
90832	ГАМ 16/16 (КВТ)	20	п/э пакет	4680430051610	8	3	15	0.358333	0.00036
90833	ГАМ 25/10 (КВТ)	20	п/э пакет	4680430051627	8	3	15	0.464286	0.00036
50554	ГАМ 25/16 (КВТ)	20	п/э пакет	4680430000953	10.5	14	2	0.51	0.000294
90834	ГАМ 25/25 (КВТ)	20	п/э пакет	4680430051634	8	3	15	0.559524	0.00036
90836	ГАМ 35/16 (КВТ)	20	п/э пакет	4680430051641	9	4	20	0.597222	0.00072
50555	ГАМ 35/25 (КВТ)	20	п/э пакет	4680430000960	14	9	3	0.65	0.000378
90837	ГАМ 35/35 (КВТ)	20	п/э пакет	4680430051658	9	4	20	0.736111	0.00072
90839	ГАМ 50/25 (КВТ)	10	п/э пакет	4680430051665	10	4	10	0.375	0.0004
50556	ГАМ 50/35 (КВТ)	10	п/э пакет	4680430000977	9	9	4	0.476	0.000324
90840	ГАМ 50/50 (КВТ)	10	п/э пакет	4680430051672	10	4	10	0.491667	0.0004
90842	ГАМ 70/35 (КВТ)	10	п/э пакет	4680430051689	11	4	10	0.541667	0.00044
50557	ГАМ 70/50 (КВТ)	10	п/э пакет	4680430000984	14	10	4	0.712	0.00056
90843	ГАМ 70/70 (КВТ)	10	п/э пакет	4680430051696	11	4	10	0.652778	0.00044
90844	ГАМ 95/50 (КВТ)	10	п/э пакет	4680430051702	11	5	12.5	0.716667	0.00069
50558	ГАМ 95/70 (КВТ)	10	п/э пакет	4680430000991	11	12	4.5	0.9	0.000594
90846	ГАМ 95/95 (КВТ)	10	п/э пакет	4680430051719	11	5	12.5	0.916667	0.00069
90848	ГАМ 120/70 (КВТ)	10	п/э пакет	4680430051726	12	5	12.5	0.916667	0.00075
50559	ГАМ 120/95 (КВТ)	10	п/э пакет	4680430001004	11.5	11.5	5	1.09	0.000661
90849	ГАМ 120/120 (КВТ)	10	п/э пакет	4680430051733	12	5	12.5	1.138889	0.00075
90850	ГАМ 150/95 (КВТ)	10	п/э пакет	4680430051740	12	6	15	1.194444	0.00108
50560	ГАМ 150/120 (КВТ)	10	п/э пакет	4680430001011	13.5	15	5	1.42	0.001013
90851	ГАМ 150/150 (КВТ)	10	п/э пакет	4680430051757	12	6	15	1.416667	0.00108
90852	ГАМ 185/120 (КВТ)	10	п/э пакет	4680430051764	13	6	15	1.458333	0.00117
51027	ГАМ 185/150 (КВТ)	10	п/э пакет	4680430001028	14	14	6	1.714	0.001176
90853	ГАМ 185/185 (КВТ)	10	п/э пакет	4680430051771	13	6	15	1.708333	0.00117
90854	ГАМ 240/150 (КВТ)	10	п/э пакет	4680430051788	14	7	17.5	1.625	0.00172
51028	ГАМ 240/185 (КВТ)	10	п/э пакет	4680430001035	14	17	6	2.362	0.001428
90855	ГАМ 240/240 (КВТ)	10	п/э пакет	4680430051795	14	7	17.5	2.375	0.00172
90856	ГАМ 300/185 (КВТ)	4	п/э пакет	4680430051801	15	8	20	0.972222	0.0024
90857	ГАМ 300/240 (КВТ)	4	п/э пакет	4680430051818	15	8	20	1.138889	0.0024
90858	ГАМ 300/300 (КВТ)	4	п/э пакет	4680430051825	15	8	20	1.305556	0.0024

Технические характеристики

SKU	товарные позиции Цвет изоляции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Материал контактной части	Покрытие контактной части	Технология монтажа
90831	ГАМ 10/10 (КВТ)	10	10	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
50553	ГАМ 16/10 (КВТ)	10	16/ 10	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90832	ГАМ 16/16 (КВТ)	10	16	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90833	ГАМ 25/10 (КВТ)	10	10/ 25	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
50554	ГАМ 25/16 (КВТ)	10	25/ 16	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90834	ГАМ 25/25 (КВТ)	10	25	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90836	ГАМ 35/16 (КВТ)	10	16/ 35	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
50555	ГАМ 35/25 (КВТ)	10	35/ 25	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90837	ГАМ 35/35 (КВТ)	10	35	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90839	ГАМ 50/25 (КВТ)	10	25/ 50	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
50556	ГАМ 50/35 (КВТ)	10	50/ 35	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90840	ГАМ 50/50 (КВТ)	10	50	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90842	ГАМ 70/35 (КВТ)	10	35/ 70	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
50557	ГАМ 70/50 (КВТ)	10	70/ 50	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90843	ГАМ 70/70 (КВТ)	10	70	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90844	ГАМ 95/50 (КВТ)	10	50/ 95	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
50558	ГАМ 95/70 (КВТ)	10	95/ 70	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90846	ГАМ 95/95 (КВТ)	10	95	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90848	ГАМ 120/70 (КВТ)	10	70/ 120	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
50559	ГАМ 120/95 (КВТ)	10	120/ 95	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90849	ГАМ 120/120 (КВТ)	10	120	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90850	ГАМ 150/95 (КВТ)	10	95/ 150	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
50560	ГАМ 150/120 (КВТ)	10	150/ 120	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90851	ГАМ 150/150 (КВТ)	10	150	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90852	ГАМ 185/120 (КВТ)	10	120/ 185	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
51027	ГАМ 185/150 (КВТ)	10	185/ 150	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90853	ГАМ 185/185 (КВТ)	10	185	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90854	ГАМ 240/150 (КВТ)	10	150/ 240	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
51028	ГАМ 240/185 (КВТ)	10	240/ 185	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90855	ГАМ 240/240 (КВТ)	10	240	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90856	ГАМ 300/185 (КВТ)	10	185/ 300	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90857	ГАМ 300/240 (КВТ)	10	240/ 300	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка
90858	ГАМ 300/300 (КВТ)	10	300	1/ 2/ 3/ 4/ 5/ 6	алюминий/ медь	без покрытия	опрессовка

Вопросы и ответы

Соединение медного и алюминиевого кабелей

Для такого типа соединений и подключений существуют специальные алюмо-медные гильзы под опрессовку: тип ГАМ «КВТ». Медная и алюминиевая части гильзы соединены между собой методом фрикционной «сварки» и представляют прочную единую конструкцию.

Производство изделий по чертежам заказчика

В дополнение к основному номенклатурному ряду кабельных наконечников и гильз, серийно выпускаемых заводом «КВТ», возможно изготовление партий нестандартных изделий по индивидуальным заказам. Инженеры завода «КВТ» могут также оказать помощь в разработке, сопровождении технической документации и в проведении необходимых испытаний.

Пайка как самый надежный метод контактных соединений

За последние 60 лет, техника опрессовки продвинулась достаточно далеко. Появилось новое поколение различных видов наконечников, которые предполагают исключительно непаянный способ соединения, а также профессиональный инструмент и калиброванные матрицы для обжима каждого типа наконечников. Развитие технического прогресса, стимулировавшее новые технологии контактных соединений, убедительно показывает правильность тренда: и авиастроение, и космическая отрасль, не говоря уже об обычной электромонтажной практике, практически полностью перешли на непаянные технологии. Немаловажным является так же вопрос здоровья, поскольку, в большинстве своем, в России пайка по-прежнему осуществляется припоями, содержащими свинец.

Товары серии ГАМ (ТУ 3449-017-59861269-2004 (32 шт.)

Наименование товара

Фото товара

Цена

Характеристики

Купить

Гильза кабельная алюмомедная ГАМ 120/95 (КВТ)

641.12 руб.

Вид	неизолированная
Внешний диаметр узкой полости (мм)	19
Внешний диаметр широкой полости (мм)	23
Внутренний диаметр узкой полости (мм)	13,5
Внутренний диаметр широкой полости (мм)	15
Длина гильзы (мм)	112
Длина снятия изоляции для узкой полости (мм)	42
Длина снятия изоляции для широкой полости (мм)	55
Класс гибкости жилы	23
Количество в комплекте (шт)	10
Материал	электротехническая медь марки М1, электротехнический алюминий марки АД1
Материал жилы	алюминиймедь
Материал контактной части	алюминиймедь
Наименование	ГАМ-120/95
Норма отгрузки	10
Покрытие контактной части	без покрытия
Рабочее напряжение max. (кВ)	10
Серия	ГАМ
Сечение алюминиевого кабеля 2-3 класса гибкости (мм.кв)	120
Сечение жилы, мм²	12095
Сечение медного кабеля 2-3 класса гибкости (мм.кв)	95
Страна происхождения	Россия
Технология монтажа	опрессовка
Тип	биметаллическая
Тип коннектора	гильза соединительная
Рабочее напряжение, до (кВ)	10
Штрих-код	4680430001004

Вид: неизолированная
Внешний диаметр узкой полости (мм): 19
Внешний диаметр широкой полости (мм): 23
Внутренний диаметр узкой полости (мм): 13,5
Внутренний диаметр широкой полости (мм): 15
Длина гильзы (мм): 112
Длина снятия изоляции для узкой полости (мм): 42
Длина снятия изоляции для широкой полости (мм): 55
Класс гибкости жилы: 23
Количество в комплекте (шт): 10
Материал: электротехническая медь марки М1, электротехнический алюминий марки АД1
Материал жилы: алюминиймедь
Материал контактной части: алюминиймедь
Наименование: ГАМ-120/95
Норма отгрузки: 10
Покрытие контактной части: без покрытия
Рабочее напряжение max. (кВ): 10
Серия: ГАМ
Сечение алюминиевого кабеля 2-3 класса гибкости (мм.кв): 120
Сечение жилы, мм²: 12095
Сечение медного кабеля 2-3 класса гибкости (мм.кв): 95
Страна происхождения: Россия
Технология монтажа: опрессовка
Тип: биметаллическая
Тип коннектора: гильза соединительная
Рабочее напряжение, до (кВ): 10
Штрих-код: 4680430001004
