Универсальный стол СШО NEO, КВТ 76560

Артикул:76560
Модель:СШО NEO
Производитель: КВТ

Зарезервировать товар Универсальный стол СШО NEO, КВТ 76560

Адрес розничного магазина: м.Братиславская, ул.Братиславская, д.14.

Чтобы зарезервировать товар позвоните по тел: +7 (495) 997 88 36 или +7 (495) 127 04 08

Цена с НДС:
274960.40 руб.
Розничный магазин 500 наименований товара КВТ всегда в наличии
Гарантия производителя 1 ГОД гарантии от производителя в соответствии с законодательством РФ
Доставка по России Доставка ТК "Деловые Линии", СДЭК

Описание СШО КВТ

Назначение, применение: комплексная обработка электротехнических шин: гибка, резка, перфорация

Сертификация

Документация

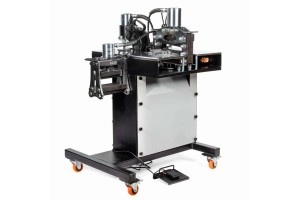

Универсальный стол СШО NEO (КВТ)

Описание универсальный стол СШО NEO (КВТ)

В компании КВТ предложили объединить несколько гидравлических прессов в одной конструкции. Результатом работ стал стол СШО NEO для комплексной обработки электротехнических шин. Он оснащен центральным гидравлическим насосом ПМЭ-7050 с маслобаком большого объема и может выполнять работы по перфорации, резке и гибке шин (используются прессы ШД-95, ШР-150V, ШГ-150 NEO). Управление осуществляется ножной педалью.

Технические характеристики стола СШО (КВТ)

  • размеры - 850х700х1200 мм;
  • давление насоса – 70 МПа;
  • объем перекачиваемой жидкости через насос – 2,2/0,2 л (первая/вторая ступени);
  • объем бака с маслом – 5 литров;
  • масса – 160 кг (нетто);
  • напряжение 220 В;
  • 6 сменных перфораторов диаметром 6,6/8,8/10,5/13,8/17,0/20,5 мм;

Особенности универсальной установки СШО NEO

Поочередное использование прессовых инструментов за одним столом значительно экономит время рабочего и повышает производительность работ. Клапан автоматического сброса давления исключает случайную поломку механизмов. Все узлы СШО NEO взаимозаменяемы с аналогичным гидравлическим инструментом от КВТ.

Технические характеристики
Max. расстояние от края шины до центра отверстия (мм) 95
Max. угол гибки (град) 90
Max. усилие (т) 35
Max. усилие для шинодыра (т) 35
Max. ширина резки шины (мм) 150
Max. ширина шины (вертикальная и поперечная гибка) (мм) 150
Вид загибки горизонтальная
Вид резчика гидравлический
Диаметр пробиваемых отверстий max. (мм) 20,5
Диаметр пробиваемых отверстий min. (мм) 10,5, 13,8, 17, 20,5, 6,6, 8,8
Максимальная толщина шины (мм) 12
Максимальная толщина шины, до (мм) 10
Максимальная ширина шины (мм) 150
Максимальная ширина шины, до (мм) 150
Материал корпуса сталь
Материал шин алюминий, конструкционная сталь, медь
Наименование СШО NEO
Напряжение (В) 230
Объем маслобака (л) 5
Особенности конструкции электрогидравлическая помпа в комплектесовместимость с перфоформами МПШО3 в 1
Производительность насоса рабочий ход (л/мин) 0,2, 2,2
Профиль гибки L-образный, N-образный
Рабочее давление рабочий ход (бар) 700
Радиус гибки (мм) 16, 6, 8
Страна происхождения Россия
Тип инструмента стол с комплектом оборудования
Тип лезвия гильотинное, прямое
Тип соединения быстроразъемное
Тип шиногиба гидравлический
Управление процессом электроконтактная педаль
Частота (Гц) 50
Штрих-код 4680430012574
Габариты
Вес нетто единицы товара, кг 257
Единица измерения шт
Транспортная упаковка
Вес брутто транспортной упаковки, кг 257
Высота транспортной упаковки, см 79
Длина транспортной упаковки, см 100
Количество в транспортной упаковке 1
Объём транспортной упаковки, куб.м 1.0507
Тип транспортной упаковки деревянный ящик
Ширина транспортной упаковки, см 133
Потребительская упаковка
Вес брутто потребительской упаковки, кг: 257
Высота потребительской упаковки, см 79
Длина потребительской упаковки, см 100
Количество в потребительской упаковке 1
Объём потребительской упаковки, куб.м: 1.05
Тип потребительской упаковки деревянный ящик
Ширина потребительской упаковки, см 133
Штрих-код EAN-13 потребительской упаковки 4680430012574
Вес брутто потребительской упаковки, кг 257
Объём потребительской упаковки, куб.м 1.0507

Универсальный стол СШО NEO, КВТ 76560 купить по выгодной цене (274960.40 руб.) в интернет-магазине КВТ-PRO.RU - фото, отзывы, технические характеристики. Доставка по Москве и России

Видеообзоры СШО NEO

Полезная информация

Упаковка

SKU товарные позиции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
СШО NEO (КВТ) 1
деревянный ящик
4680430012574 100 133 79 257 1.0507

Технические характеристики

SKU товарные позиции Тип инструмента Максимальная толщина шины, до (мм) Максимальная ширина шины, до (мм) Особенности конструкции
СШО NEO (КВТ)
стол с комплектом оборудования
10
150
электрогидравлическая помпа в комплекте/ совместимость с перфоформами МПШО/ 3 в 1: гибка, резка и перфорация шин/ прямое лезвие/ гибка на плоскость

Вопросы и ответы

Съемник в ШД-95 NEO
По окончании цикла пробивки, шток пресса вместе с пуансоном возвращается в исходное положение, при этом шина из-за отсутствия зазора между пробитым отверстием и пуансоном остается на пуансоне. Съем шины в «раскачку» приведет к деформации отверстия и как вариант к поломке пуансона, для того чтобы избежать такого рода неприятностей необходим съемник, который предварительно располагается между упором съемника и шиной, далее по окончании пробивки, аккуратно действую съемником, как рычагом снимаем шину с пуансона.
Нет съемника в ШД-110 NEO
Модель ШД-110 NEO в отличие от модели ШД-95 NEO имеет подвижный упор, который во время работы прижимает шину к матрице, расположенную на станине, а шток с пуансоном спокойно выходит из пробитого отверстия, в то время как у пресса ШД-95 NEO упор неподвижный.
Центровка шины в зоне гибки
Центровочная скоба предусмотренная в конструкции пресса ШГ-150 NEO, необходима для наиболее правильной установки шины относительно центральной оси штока. В случае значительного смещения, возможна деформация зеркала гидроцилиндра пресса.
Отличие ШР-150 NEO от ШР-150V NEO
ШР-150 NEO имеет прямой подвижный нож для резки, раcположенный под небольшим углом относительно неподвижного ножа, который установлен горизонтально, резка при этом происходит по принципу ножниц. Процесс резки ШР-150V NEO, происходит следующим образом, V-образный подвижный нож входит между двумя неподвижными ножами, установленными стационарно, равномерно разрезая шину от краев к центру, при этом после завершения цикла образуется высечка.
Стол СШО NEO
Нет, не возможна, т.к. на столе установлен распределительный кран, который регулирует подачу гидравлического масла поочередно к каждому прессу, кроме того рабочий цикл и порядок работы каждого пресса различны.
Как подключить несколько инструментов для работы с шинами к одной помпе?
К электрогидравлической помпе, можно подключить несколько, а точнее не , в том числе и для работы с электромонтажными шинами посредством распределительного клапана КГР-3. Для этих целей Вам необходимо приобрести три рукава высокого давления РВД необходимой длины, подключить их к КГР-3 одной стороной, другой стороной к исполняющему инструменту, например для работы с шинами. При этом работать получится только поочередно каждым из подключенных инструментов.
Применение матриц МПШО в ШД-110 NEO
Пресс ШД-110 NEO поставляется с комплектом матриц для пробивки. Матрицы для ШД-110 NEO отличаются от матриц МПШО, разные диаметры установочных мест, это обусловлено, как некоторым отличием конструкционных размеров прессов, так и разными усилиями прессов.
