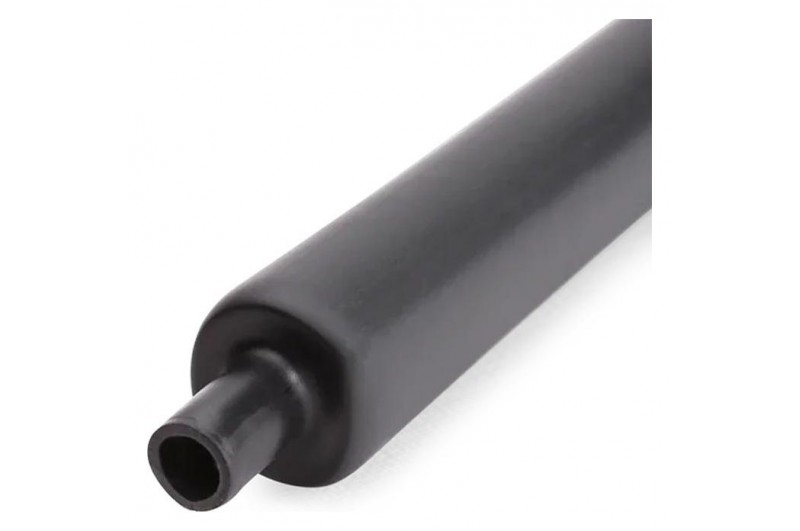

Термоусадочные трубки с коэффициентом 3:1 81129

Артикул:81129

Модель:ТНТ нг-LS (3:1)(ТУ 2247-011-79523310-2006)

Производитель: КВТ

Отгрузка кратно упаковке: 100 .

Розничный магазин м.Братиславская

500 наименований товара КВТ всегда в наличии

Гарантия

1 ГОД гарантии от производителя в соответствии с законодательством РФ

Доставка по всей России

Доставка ТК "Деловые Линии", СДЭК

Описание ТНТ(3:1) нг LS - 6/2,черн КВТ

Назначение, применение: изоляция и антикоррозионная защита электрических соединений, бандажирование, жгутирование кабелей и проводов диаметрами 2-6 мм с повышенными требованиями к эксплуатационной надежности

Сертификация

Документация

Паспорт на термоусадочные трубки

Предназначены для изоляции и антикоррозионной защиты электрических соединений; бандажирования, жгутирования кабелей и проводов с повышенными требованиями к эксплуатационной надежности
Расширенный коэффициент усадки 3:1 позволяет усаживать трубку на провода с установленными разъемами и клеммами
Материал: полиолефин, не поддерживает горение, с низким газо- и дымовыделением
Цвет: черный
Устойчивы к ультрафиолетовому излучению и погодным условиям
Рекомендованы к применению в условиях повышенных температур
Обладают высокой гибкостью
Отсутствие клеевого подслоя обеспечивает быстроту и легкость демонтажа
Форма поставки: рулон

Относительное удлинение при разрыве	не менее 350%
Температура усадки	115–140 °C
Температура эксплуатации	от -55 °C до +115 °C
Прочность на растяжение	не менее 15 МПа
Электрическая прочность	не менее 20 кВ/мм
Рабочее напряжение	до 690 В
Удельное объемное электрическое сопротивление	10¹⁴ Ом*см

Описание и особенности продукта

Трубки ТУТнг – стандартные высококачественные термоусадочные трубки с коэффициентом усадки 2:1, не поддерживающие горение (самозатухающие). Изготовлены из специальной композиции полиолефинов с добавлением нетоксичных антипиренов.

Характерной особенностью данного вида термоусаживаемых трубок производства «КВТ» является выверенная равномерная толщина стенок, что достигается благодаря тщательному контролю технологических процессов экструзии и раздувки. Кроме того, в отличие от термоусадочных трубок китайского производства, широко представленных на российском рынке, толщина трубок ТУТнг от «КВТ» значительно больше, чем у низкокачественных бюджетных аналогов. Высокие требования к изолирующим свойствам и надежности продукции всегда отличали термоусадочные изделия торговой марки «КВТ».

Термоусадочная трубка ТУТнг (КВТ) является негорючей, дружелюбной к окружающей среде (environment friendly) и безвредной для человека.

В составе трубок присутствуют вещества замедляющие горение. Завод КВТ был первым в стране производством, разработавшим специальную композицию, в результате чего, к привычной аббревиатуре ТУТ (ТермоУсаживаемые Трубки) был добавлен индекс негорючести «нг». Трубки ТУТнг (КВТ) обладают выраженными свойствами замедления горения и рекомендованы для монтажа на современных проводах и кабелях с самозатухающей изоляцией (с индексами «нг» и «нг LS»).

Низкий порог температуры усадки (90°) обеспечивает скорость и удобство монтажа. Материал трубок устойчив к ультрафиолетовому излучению и погодным условиям.

Трубки ТУТнг (КВТ) поставляются в бобинах и идеально подходят для промышленного применения, предполагая нарезку под требуемый размер по месту монтажа. Линейка типоразмеров представлена широким размерным рядом и гаммой из 7 стандартных цветов ( черный, красный, желтый, синий, зеленый, белый и желто-зеленый). Под заказ возможно исполнение трубок нестандартных цветов. Мелкие трубки, до размера 6/3мм включительно имеют круглый профиль поставки, а трубки диаметром 8/4мм и более – плоский профиль.

Термоусадочные трубки черного цвета представлены наиболее широким диапазоном размеров от 2/1 до 120/60мм. А диаметры цветной трубки варьируются от 4 до 60мм, что позволяет подобрать термоусадку для любых проводов.

Трубки ТУТнг производства «КВТ» многие годы успешно применяются в различных сферах отечественной промышленности, при выполнении электромонтажных работ, ремонте бытовой, авто и мототехники, для маркировки и бандажирования проводов, антикоррозионной защиты контактных электрических соединений и в декоративных целях.

Термоусадочные трубки с коэффициентом 3:1 81129

Тип трубки: без клеевого слоя;
Рабочее напряжение, до (кВ): 0.69;
Толщина стенки после усадки, мм: 0.65
Оптимальный диапазон усадки, мм: 5.4-2.4
Коэффициент усадки: 3:1;
Материал: полиолефин;
Цвет трубки: черный;
Наименование/ Обозначение по стандарту: Трубка ТНТ(3:1) нг LS - 6/2 (КВТ)
Назначение, применение: для изоляции и антикоррозионной защиты электрических соединений, бандажирования, жгутирования кабелей и проводов с повышенными требованиями к эксплуатационной надежности
Код товара (артикул): 81129
Бренд: КВТ;
Страна происхождения: Россия;

Технические характеристики
Коэффициент усадки	3
Материал	полиолефин
Наименование	ТНТ(3:1) нг-LS-6/2
Оптимальный диапазон усадки, мм	5.4-2.4
Специальные свойства	HF (Halogen free)LS (Low Smoke)нг (не поддерживает горение)
Страна происхождения	Россия
Тип трубки	без клеевого слоя
Толщина стенки после усадки, мм	0.65
Цвет трубки	черный
Габариты
Вес нетто единицы товара, кг	0.013
Единица измерения	м
Размерные характеристики
D	6
d	2
S	0.65
Потребительская упаковка
Количество в потребительской упаковке	100
Тип потребительской упаковки	рулон
Штрих-код EAN-13 потребительской упаковки	4680430025796

Термоусадочные трубки с коэффициентом 3:1 81129 купить по выгодной цене (0.00 руб.) в интернет-магазине КВТ-PRO.RU - фото, отзывы, технические характеристики. Доставка по Москве и России

https://www.youtube.com/embed/f2LGm8qRf-I;https://www.youtube.com/embed/jh_I8_JHz94;https://www.youtube.com/embed/c93m7rgp5L4;https://www.youtube.com/embed/4QFhAraAHyg;https://www.youtube.com/embed/LpmQ-fvY3fE

Полезная информация

Размеры

SKU	товарные позиции Цвет трубки	D	d	S
81128	ТНТ(3:1) нг LS - 4.8/1.6,черн (КВТ)	4.8	1.6	0.6
81129	ТНТ(3:1) нг LS - 6/2,черн (КВТ)	6	2	0.65
81132	ТНТ(3:1) нг LS-15/5,черн (КВТ)	15	5	0.85
81134	ТНТ(3:1) нг LS-30/10,черн (КВТ)	30	10	1

Упаковка

SKU	товарные позиции Цвет трубки	кол-во в упаковке	тип упаковки	штрих-код EAN-13	длина (см)	ширина (см)	высота (см)	вес брутто (кг)	объем упак. (куб.м)
81128	ТНТ(3:1) нг LS - 4.8/1.6,черн (КВТ)	200	рулон	4680430025789	46	46	7	1.5	0.014812
81129	ТНТ(3:1) нг LS - 6/2,черн (КВТ)	100	рулон	4680430025796	46	46	5.5	1.3	0.011638
81132	ТНТ(3:1) нг LS-15/5,черн (КВТ)	100	рулон	4680430025826	46	46	3.5	2.3	0.007406
81134	ТНТ(3:1) нг LS-30/10,черн (КВТ)	50	рулон	4680430025840	46	46	6	2.8	0.012696

Технические характеристики

SKU	товарные позиции Цвет трубки	Тип трубки	Рабочее напряжение, до (кВ)	Коэффициент усадки	Материал	Цвет трубки
81128	ТНТ(3:1) нг LS - 4.8/1.6,черн (КВТ)	без клеевого слоя	0.69	3:1	полиолефин	черный
81129	ТНТ(3:1) нг LS - 6/2,черн (КВТ)	без клеевого слоя	0.69	3:1	полиолефин	черный
81132	ТНТ(3:1) нг LS-15/5,черн (КВТ)	без клеевого слоя	0.69	3:1	полиолефин	черный
81134	ТНТ(3:1) нг LS-30/10,черн (КВТ)	без клеевого слоя	0.69	3:1	полиолефин	черный

Вопросы и ответы

Отличие термоусаживаемой трубки от обычного кембрика

И термоусаживаемая трубка и трубка ТВ-40 (кембрик) функционально предназначены для защиты и изоляции электрических соединений. В отличии от кембрика, сделанного из ПВХ, материал термоусаживаемой трубки производства «КВТ» — полиолефин, что делает термоусаживаемую трубку более экологичной и привлекательной для электротехнической отрасли. Термоусаживаемая трубка, благодаря процессу поперечной сшивки обладает повышенной химической и термической стойкостью. После термоусадки трубка не оставляет зазоров между изолируемой поверхностью и самой термоусаживаемой трубкой, что в случае применения кембрика невозможно. Таким образом: быстрота, удобство, технологичность и надежность монтажа термоусаживаемой трубки оставляет далеко позади морально устаревший кембрик.

Применение термоусаживаемой трубки для изоляции соединений проводов

Функция изоляции электрических соединений является основной функцией термоусаживаемой трубки. На электроизоляционные свойства трубки влияют такие факторы как: материал трубки, толщина ее стенок и рабочее напряжение. Композиционный состав полимера, из которого изготовляется трубка «КВТ», обладает значительной электрической прочностью и может применяться без ограничения для изоляции контактных соединений с напряжением до 600 В.

Правила выбора термоусаживаемой трубки

При выборе термоусаживаемой трубки необходимо в первую очередь знать диаметр поверхности, на которую будет усаживаться трубка. Для трубки с коэффициентом 2:1 необходимо руководствоваться правилом 80:20 при ее выборе. Согласно этому правилу, трубка должна быть усажена не менее чем на 20% и не более чем 80% от полного номинального диапазона усадки. Другим словами внутренний диаметр трубки до усадки должен быть больше, чем основание, на которое будет производиться усадка на 10-20%, а после усадки должен быть меньше диаметра основания на 10-20%. При этих условиях будет обеспечено плотное прилегание трубки к изделию.

Трубка ТУТнг 6/3 плохо натягивается на штекер

Термоусаживаемая трубка не предназначена для того что бы ее натягивали вообще! Трубка должна свободно заходить на любую изолируемую поверхность. Диаметр штекера или любого другого изделия, на которое будет устанавливаться трубка должен быть как минимум на 20% меньше диаметра трубки до усадки. Устанавливать термоусаживаемую трубку в натяг запрещено! Размеры термоусаживаемой трубки указанные в каталоге являются номинальными размерами. Это значит, что в состоянии до усадки внутренний диаметр трубки должен быть не меньше 6 мм. Как правило, фактический размер трубки производства «КВТ» с коэффициентом 2:1 находится в диапазоне от 6 до 6.5 мм.

Разница в цене цветной и черной трубки одного размера

Различие в стоимости черной и цветной трубки связаны с особенностями технологического процесса. Термоусаживаемая трубка производиться в несколько стадий: экструзия, сшивка, раздувка. При запуске в экструдере трубки нового цвета необходима так называемая «чистка» шнека от остатков материала предыдущего цвета. Подобная чистка образует не утилизируемый отход, который не может не влиять на себестоимость цветной термоусаживаемой трубки.

Значение коэффициента усадки

Коэффициент усадки — это отношение диаметра термоусаживаемой трубки до усадки (в состоянии поставки) к ее диаметру после свободной усадки. Другими словами диаметр трубки с коэффициентом усадки 2:1 уменьшается в 2 раза, трубки 3:1 - соответственно в три раза, а 4:1 — в четыре. Чем больше коэффициент усадки, тем сложнее термоусаживаемая трубка в изготовлении, и тем более универсальна и эффективна в применении. При больших перепадах в диаметрах изолируемых поверхностей термоусаживаемая трубка с большим коэффициентом усадки незаменима.

Инструмент для работы с темоусаживаемой трубкой

Оптимальным инструментом для монтажа термоусаживаемой трубки служит высокотемпературный фен. Профессиональный фен для термоусадки обеспечивает быстрый, качественный и «щадящий» монтаж тонкостенной термоусаживаемой трубки с возможностью контроля температуры нагрева и скорости усадки. Следует избегать использования открытого пламени для усадки термоусаживаемых трубок.

Усадка термоусаживаемой трубки пламенем горелки

Газовая горелка – незаменимый инструмент для монтажа кабельных термоусаживаемых муфт, а так же среднестенных и толстостенных трубок и кожухов. В случае использования газовой горелки для тонкостенных трубок типа ТУТнг, при неаккуратном обращении с пламенем, возможны перегрев и повреждения термоусаживаемой трубки (поджоги). Для монтажа термоусаживаемых трубок ТУТ и ТУТнг рекомендован монтаж при помощи высокотемпературного фена. При наличии электропитания, конечно.

Отличие термоусадочной трубки от термоусаживаемой

Ничем. Термоусадочная и термоусаживаемая трубка — часто встречающиеся синонимические названия одного и того же продукта. Помимо этого, имеют хождение и более экзотические названия: «термоусадка»; «термотрубка»; «термокембрик»; «термоусадочный кембрик».

Правильная усадка трубки

Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».

Уменьшение длины трубки после усадки

Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.

Понятие "память формы"

Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».
