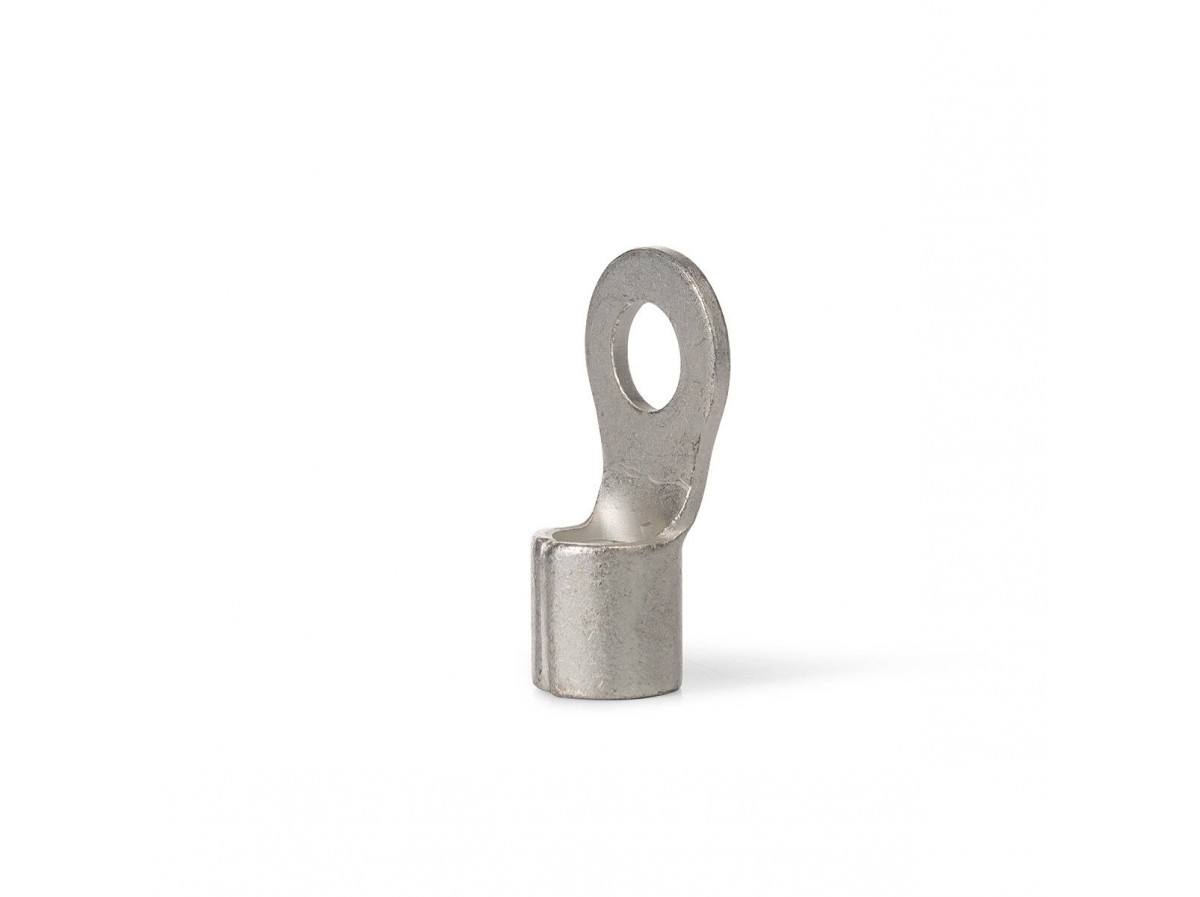

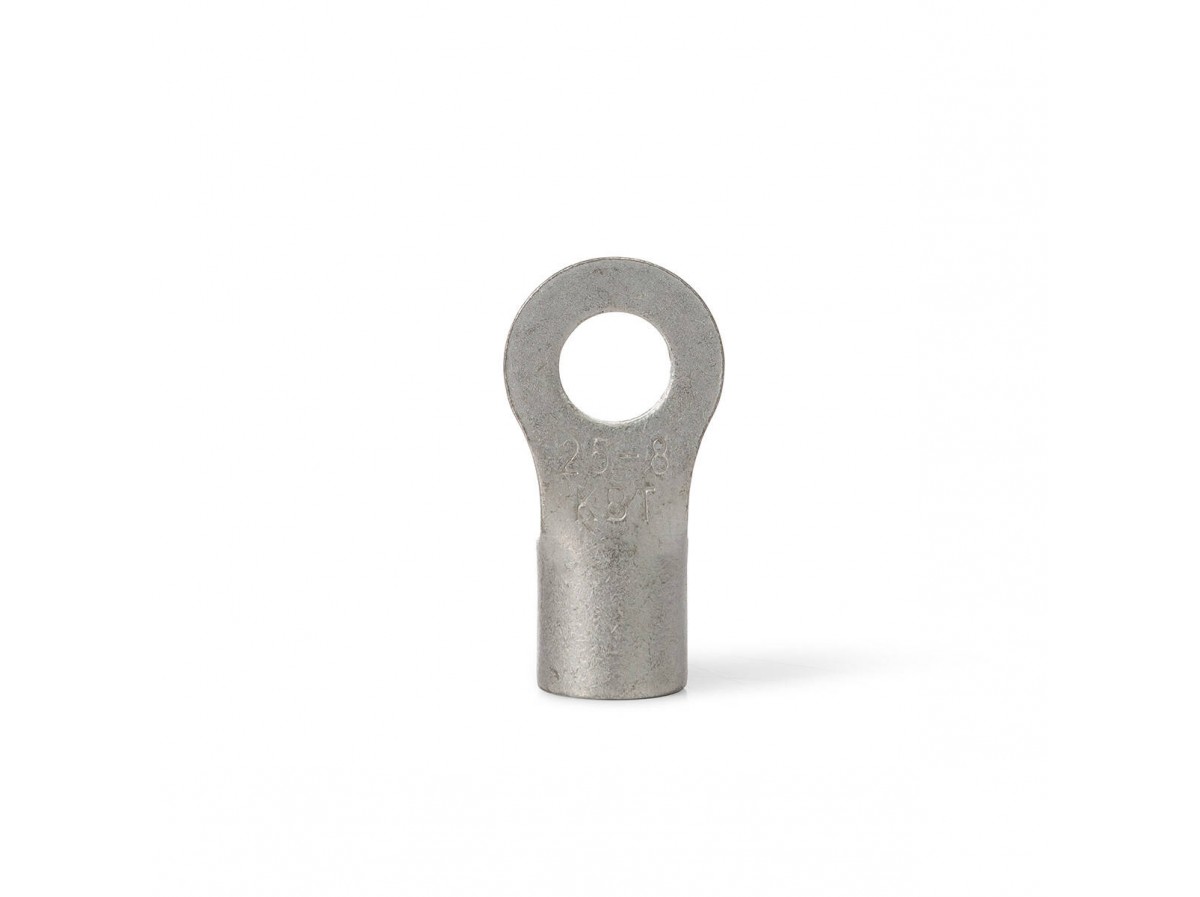

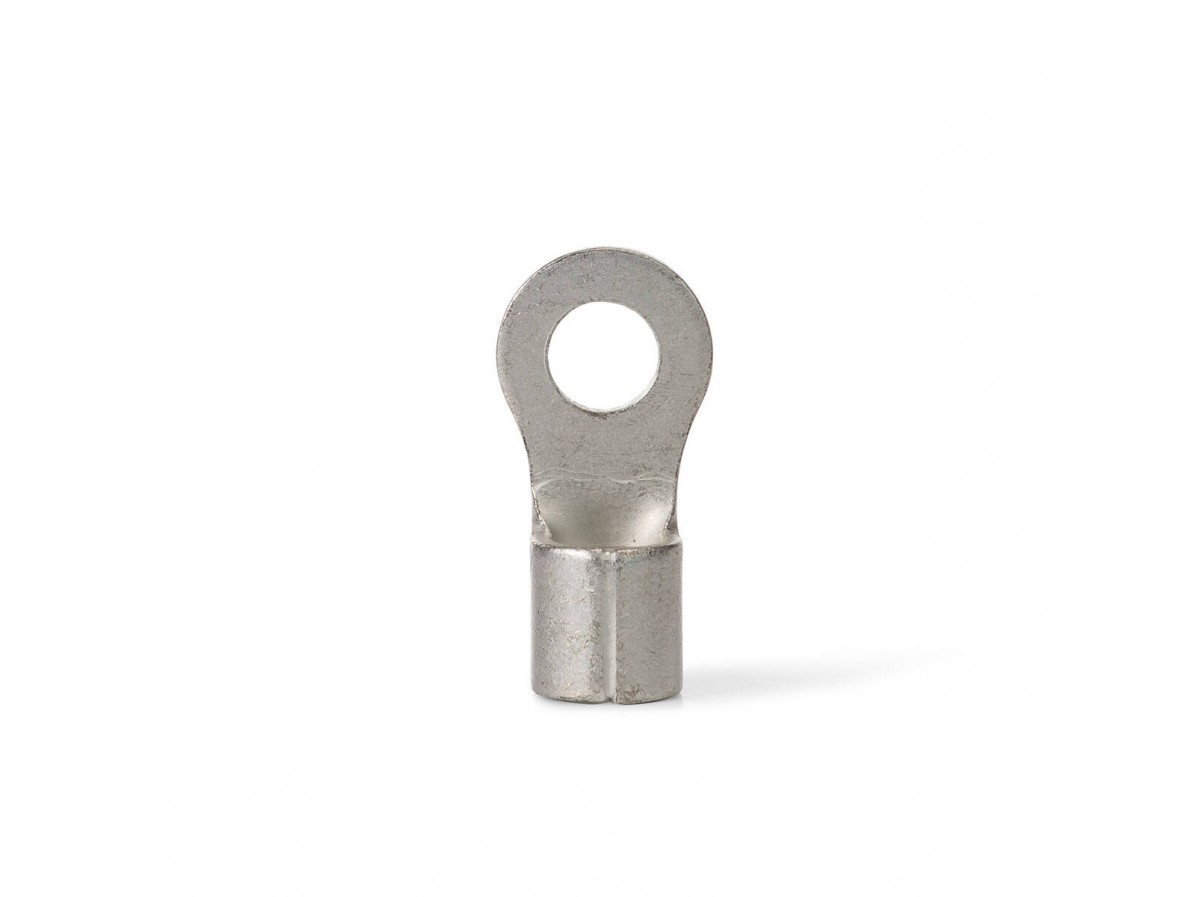

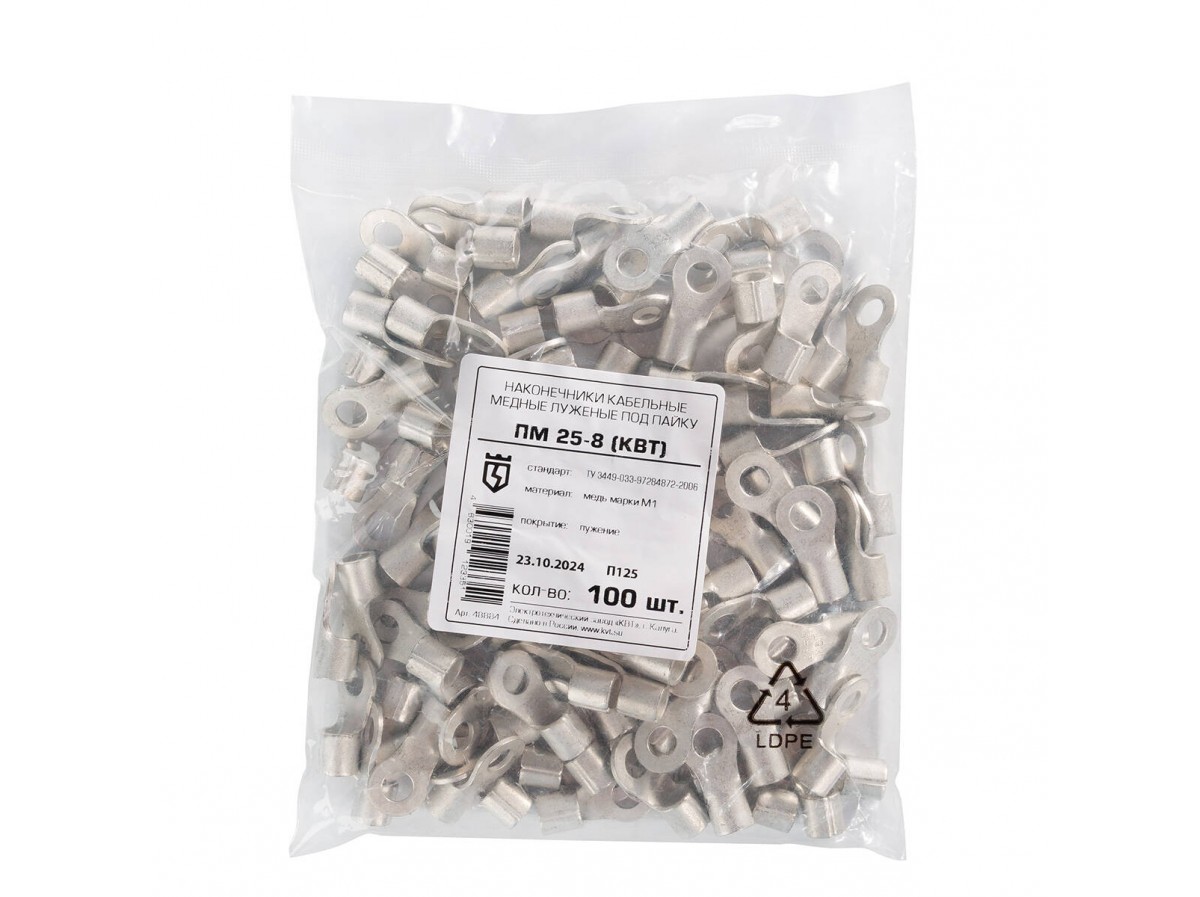

Наконечник кабельный ПМ 25–8 (КВТ)

За последние 60 лет, техника опрессовки продвинулась достаточно далеко. Появилось новое поколение различных видов наконечников, которые предполагают исключительно непаянный способ соединения, а также профессиональный инструмент и калиброванные матрицы для обжима каждого типа наконечников. Развитие технического прогресса, стимулировавшее новые технологии контактных соединений, убедительно показывает правильность тренда: и авиастроение, и космическая отрасль, не говоря уже об обычной электромонтажной практике, практически полностью перешли на непаянные технологии. Немаловажным является так же вопрос здоровья, поскольку, в большинстве своем, в России пайка по-прежнему осуществляется припоями, содержащими свинец.

Оба типа наконечников хороши. Вопрос, в каких условиях предполагается их эксплуатация. Например, если монтаж происходит в условиях континентального климата (в Сибири, Казахстане) или в засушливых районах (Узбекистане или Туркмении), можно без ограничения использовать нелуженые медные наконечники. Однако, если электрические установки эксплуатируются в условиях морского климата (не важно, субтропики это или арктический холодный климат, как на Кольском), либо ситуация с загрязнением атмосферы оставляет желать лучшего (как в Москве), луженые наконечники скорее обязательны.

Можно. Единственный момент, на который нужно будет обратить внимание – что для опрессовки как минимум той части гильзы, в которой находится моножила, следует выбрать пресс с точечными (клиновидными) матрицами.

В дополнение к основному номенклатурному ряду кабельных наконечников и гильз, серийно выпускаемых заводом «КВТ», возможно изготовление партий нестандартных изделий по индивидуальным заказам. Инженеры завода «КВТ» могут также оказать помощь в разработке, сопровождении технической документации и в проведении необходимых испытаний.

Важно не столько то, каким именно инструментом пользоваться, а каким типом матриц укомплектован инструмент. Выбор следует остановить на инструменте с клиновидными матрицами. При этом нужно помнить, что часто моножила определенного сечения оконцовывается наконечниками с номиналом на одно или даже два сечения меньше. В ручных пресс-клещах СТК-05, СТВ-05 и им подобным, трудности могут возникнуть при опрессовке крайних сечений диапазона: 6 и 10 мм². Пресс-клещи моделей ПК-16 и ПК-35 «КВТ» не смотря на то, что имеют клиновидный тип матриц, предназначены для опрессовки только на многопроволочных жилах, поскольку моножилу они просто не продавят. Мелкие сечения можно обжимать прессом ПКГу-50 «КВТ», предварительно поменяв установленные по умолчанию шестигранные матрицы на клиновидные. Вообще, перед оконцеванием однопроволочных жил следует сначала определиться, нужен ли наконечник в принципе, потому что, как известно, провода мелких сечений чаще всего монтируются без всяких наконечников непосредственно в клемму или загибаются петлей вокруг крепежного винта с шайбой. Идеальным инструментом для обжима силовых наконечников крупных сечений будут механические пресса ПМУ-120 «КВТ» и ПМУ-240 «КВТ», а так же гидравлический пресс ПГРс-240 «КВТ».

Усилие при обжиме зависит от многих факторов: Размер кабеля и наконечника. Чем больше сечение кабеля и номинал наконечника, тем большее усилие, при прочих равных условиях, требуется при опрессовке. Твердость материала наконечника. По технологии, наконечники должны производиться из мягкой трубы. При нарушении технологии, либо из целей экономии (твердая труба — дешевле), когда наконечники изготовлены из твердого материала, это не может не сказаться на усилии при опрессовке. Твердость кабельной жилы. Как известно, кабельные жилы могут быть стандартные и мягкие, отожженные. Кабели с отожженными жилами обычно сопровождаются индексом «ож» в наименовании кабеля. Тип опрессовываемой жилы. Опрессовать однопроволочную жилу значительно тяжелее, чем многопроволочную. Тип инструмента: механика или гидравлика. Если используется гидравлический пресс, затрачивается значительно меньше усилий, чем при работе механикой, где усилие зависит только от длины рукояток. При работе с аккумуляторным инструментом, о каких-либо усилиях, говорить просто не приходится. Тип матриц. Клиновидные или гексагональные матрицы также требуют различных усилий при опрессовке.

Негласное правило, которым руководствуются монтажники при выборе наконечников предполагает, что диаметр отверстия под крепежный болт в наконечнике может быть больше, чем номинал самого используемого болта. В этом случае, не возникает никаких проблем при подключении, например, наконечника с отверстием в лопатке под болт М16 при помощи болта размера М12. Ведь по любому, прижим наконечника осуществляется посредством шайбы. Обратный вариант, обычно, по умолчанию не рассматривается, поскольку высверливание отверстия большего диаметра поверх меньшего в лопатке наконечника — дело неблагодарное и муторное. Кроме того, при увеличении отверстия под болт, существуют ограничения, связанные с шириной лопатки. Чрезмерно большое отверстие может ослабить механическую и электрическую прочность соединения.

Начнем с того, чего делать категорически нельзя. Нельзя обрезать несколько проволочек жилы, для того, чтобы она вошла в наконечник! Нельзя подтачивать жилу напильником (в случае однопроволочной жилы) для того чтобы уменьшить ее размер! Иными словами, никоим образом нельзя уменьшать сечение жилы, если конечно, Вы не переквалифицировались из электрика в пиротехника. Теперь о том, что делать можно. Если жила секторная и не влезает в наконечник, ее необходимо скруглить специальными матрицами НМ-300-С «КВТ». Если жила круглая, лучше всего подобрать наконечник или гильзу таким образом, что бы жила кабеля заходила в хвостовик с минимальным зазором.

Принципиально такой вариант возможен, хотя и не очень желателен. Следует стремиться к тому, чтобы изначально наконечник был подобран оптимально. Тем не менее, в тех случаях, когда наконечник слишком велик для данного кабеля или слишком свободно болтается на жиле провода или же не обжимается матрицами ситуацию все еще можно исправить. Для этого нужно отрезать кусок кабеля длиной равной глубине захода жилы в наконечник. Достать и распотрошить жилу на отдельные проволочки. Теперь, заведя жилу в наконечник, необходимо максимально плотно забить остающееся свободное пространство хвостовика проволочками жилы. В таком случае опрессовка будет прочной и надежной. За переходное сопротивление можно не волноваться, поскольку максимальные нагрузки рассчитываются по сечению кабеля, которое меньше номинала наконечника.

Шестигранная опрессовка эффективна тогда, когда внешний диаметр жилы хорошо подогнан к внутреннему диаметру хвостовика наконечника. Опрессованное шестигранником соединение обладает значительной механической прочностью и обеспечивает большую площадь электрического контакта между наконечником и жилой. Точно подобранное сочетание матрицы и наконечника делает соединение жила-наконечник практически герметичным и не повреждает отдельные проводники, из которых состоит кабельная жила. Это очень «щадящий» и эстетически совершенный вид обжима, максимально приближенный к естественной форме кабеля. Клиновидная (точечная) опрессовка хороша в тех случаях, когда внутренний диаметр хвостовика наконечника превышает размер кабельной жилы или когда требуется опрессовать моножилу. Определенным преимуществом клиновидных матриц является их универсальность. Так прессами ПМУ-120 или ПМУ-240 «КВТ» можно опрессовать практически любые наконечники любой серии и стандарта.

Количество опрессовок зависит от длины хвостовика наконечника, а так же от ширины и типа матриц, которыми проводится опрессовка. Для инструмента с клиновидным типом матриц, как правило, достаточно одной, максимум, двух опрессовок. Матрицы в форме шестигранника могут быть узкими (шириной 5 мм) или широкими (шириной около 10 мм). Число опрессовок для инструмента с узкими матрицами (например, ПКГ-50 или ПКГ-120 «КВТ») — от двух до четырех в зависимости от размера наконечника; с широкими матрицами (например, ПГРс-120 или ПГРс-300 «КВТ») — одна-две опрессовки. При монтаже кабельных гильз количество опрессовок удваивается. Рекомендуемое число опрессовок приведено в таблице на нашем сайте. Заметим, что некоторые типы наконечников, например, медные наконечники по DIN 46235 выпускаются с уже нанесенной разметкой под узкие и широкие матрицы в местах предполагаемой опрессовки.

Правильный выбор наконечника – первый ответственный этап, от которого напрямую зависит качество и надежность смонтированной контактной клеммы. Золотое правило гласит: «внутренний диаметр хвостовика наконечника должен оптимально соответствовать диаметру зачищенной жилы». То есть кабельная жила должна заходить в наконечник с минимальным люфтом. Для наконечников типа ТА, ТАМ, ТМЛ(DIN), ТМЛс, НШП выбор не представляет проблемы, поскольку номинал наконечников соответствует сечению кабельной жилы. Сложности возникают при подборе медных наконечников ТМ и ТМЛ по ГОСТ 7386-80. Есть два пути. — В качестве навигатора, можно использовать специальную таблицу подбора из ГОСТ. Однако для пользования таблицей, требуется знать класс гибкости кабельной жилы. То есть, как минимум, нужно знать марку кабеля и желательно визуально представлять, как выглядит сама жила. — В идеале, необходимо измерить фактический диаметр жилы, на которой предполагается монтаж. Измерять следует саму жилу, а не кабель в изоляции. Зная диаметр жилы, можно воспользоваться номенклатурой наконечников ТМ/ТМЛ из каталога или соответствующей страничкой на нашем сайте и найти в обозначениях наконечников размер внутреннего диаметра хвостовика. Это третья цифра в обозначении наконечников, например, цифра «13» в позиции ТМЛ 70-10-13 «КВТ». Подбор наконечников должен осуществляться таким образом, чтобы эта цифра была максимально близка (но не меньше!) к наружному диаметру жилы.
