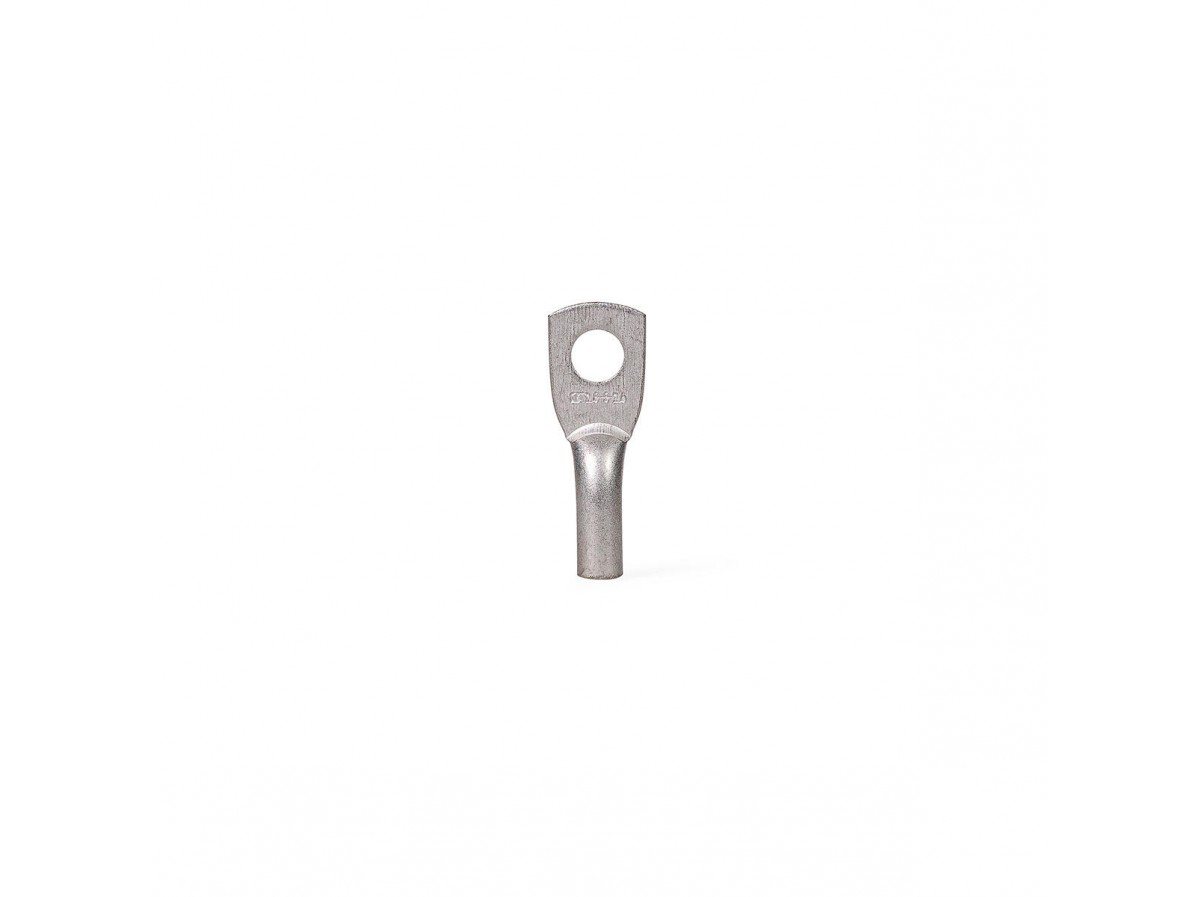

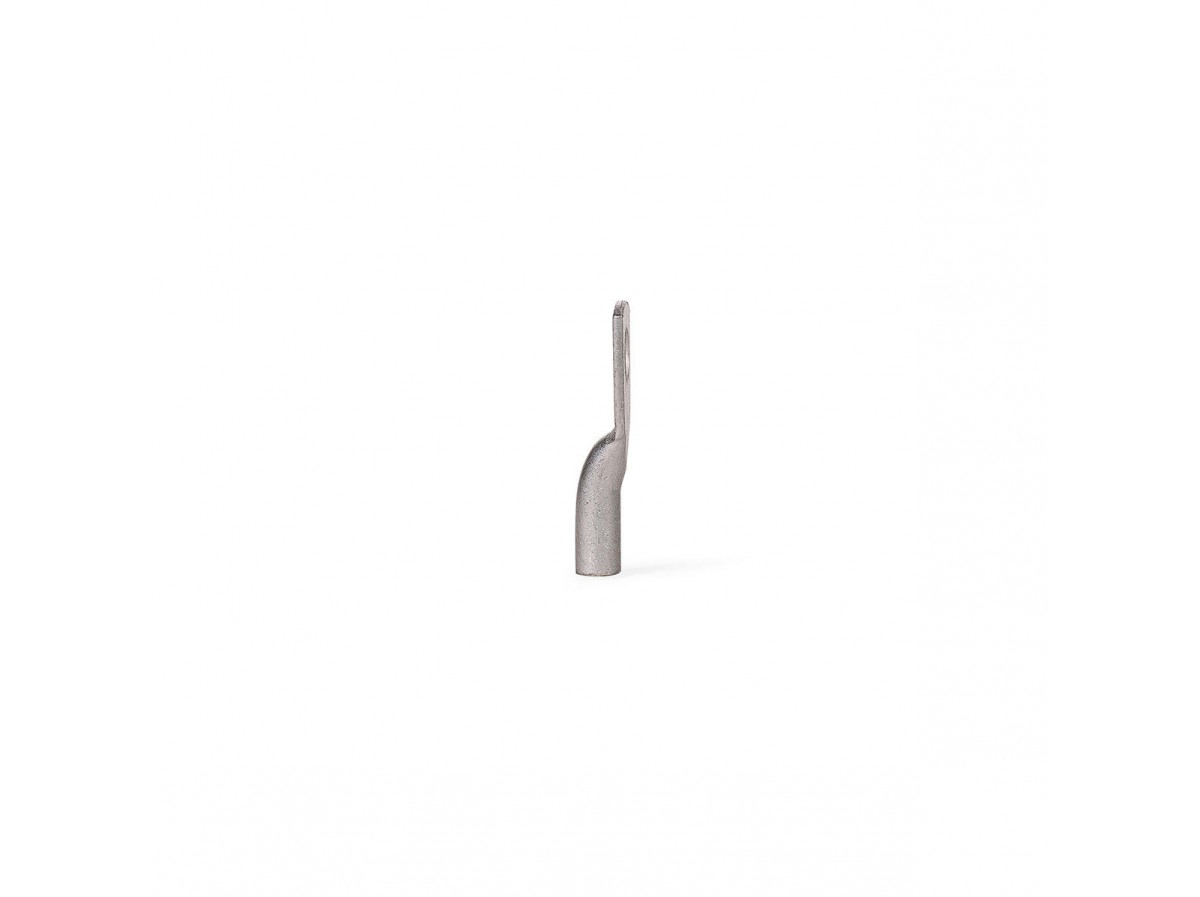

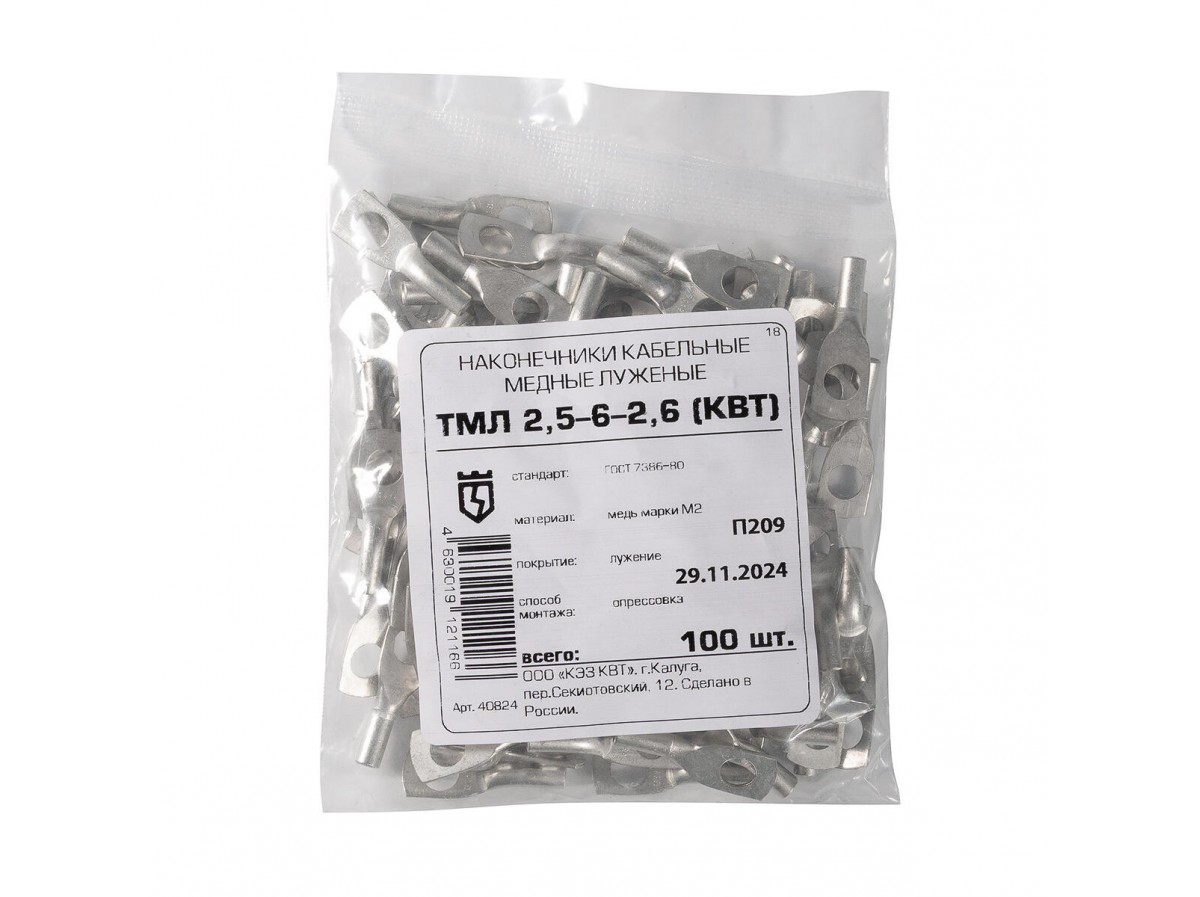

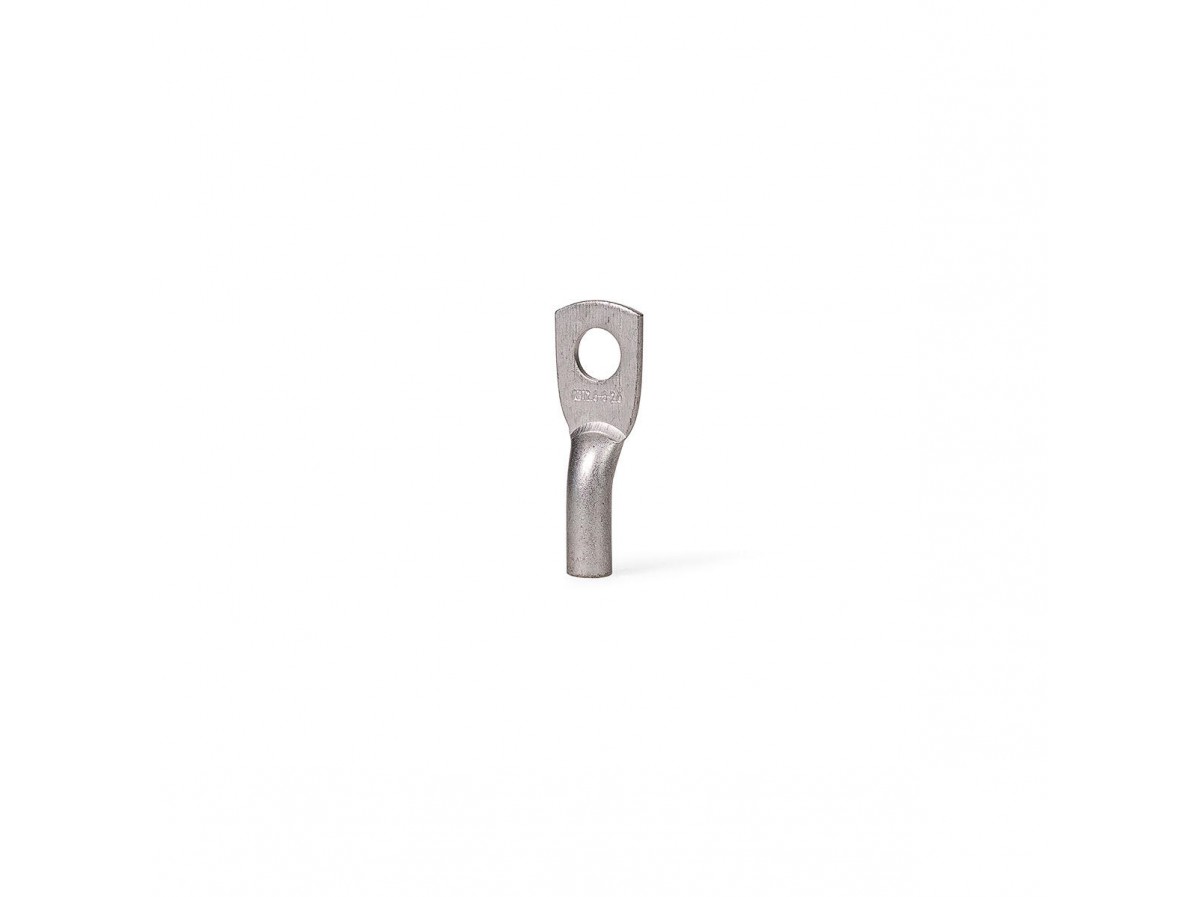

Наконечник кабельный ТМЛ 2.5–6–2.6 (КВТ)

Все зависит от того какой провод предполагается монтировать: одножильный или многожильный. В случае одножилки – НКИ не подойдет, поскольку он предназначен для монтажа только гибких многопроволочных жил. Наконечники ТМЛ могут использоваться как для гибких, так и для одножильных проводов. Хотя, если монтируется медный одножильный провод, нужно еще разобраться, нужен ли наконечник вообще!Если провод гибкий, то ряд факторов свидетельствуют в пользу выбора наконечника кольцевого изолированного (НКИ):— Наконечники НКИ сечением 2.5 мм² значительно дешевле наконечников ТМЛ по ГОСТ 7386-80— Выбор вариантов крепежных отверстий под винт у наконечников НКИ шире, чем у ТМЛ: 4 против 2 позиций— Помимо функции оконцевания провода, конструкция наконечников НКИ уже включает в себя изолирующую манжету, обеспечивающую непрерывный и безопасный изолирующий контур. В случае с ТМЛ, чтобы приблизиться к тому же результату – необходимо заранее продумать техническое решение и подготовить, например, термоусадочную трубку, которую затем необходимо будет усадить на хвостовик наконечника после опрессовки.— Наконечники НКИ имеют более компактные размеры в сравнении с наконечниками ТМЛ— Наконечники НКИ производства «КВТ» представлены в двух ассортиментных линейках: с нейлоновой и ПВХ манжетой. Поэтому, при требованиях к эксплуатации в более широком температурном диапазоне, можно остановить выбор на наконечниках с нейлоновой манжетой. Это все равно будет дешевле, чем покупать ТМЛ.— Установленные наконечники НКИ предполагают возможность послемонтажной инспекции по цифровому отпечатку на манжете (в том случае, если использовался инструмент торговой марки «КВТ»). Таким образом, можно определить правильность размера матриц, использованных для опрессовки. В случае с наконечниками ТМЛ, определить правильно ли была подобрана матрица, после опрессовки будет уже невозможно.— Цветовая маркировка типоразмеров и общая эстетика смонтированной разводки также на стороне изолированных наконечников НКИ.— В пользу рассмотрения линейки изолированных наконечников взамен неизолированных свидетельствует и тот факт, что помимо закрытой кольцевой конструкции могут быть рассмотрены также вилочные наконечники с винтовой фиксацией (тип НВИ).

Есть несколько путей:Можно заказать наконечники, сделанные по стандарту DIN 46235, например ТМЛ (DIN) 50-10 «КВТ».Самым экономным решением, будет покупка стандартных наконечников серии ТМЛс, например ТМЛс 50–10 «КВТ». В отличие от гостовских, эти наконечники рассчитаны именно на то сечение, которое указано в наименовании.Наконец, можно купить гостовские наконечники с номиналом 35 мм², и они почти наверняка идеально подойдут к Вашему кабелю. Если же у инспекторов возникнут вопросы, Вы можете сослаться на таблицу из ГОСТ, в которой этот выбор прописан.

Помимо очевидной разницы в стране происхождения стандарта, медные наконечники по DIN отличаются от медных наконечников по ГОСТ по следующим параметрам:– У наконечников по DIN более длинный хвостовик.– Внутренний диаметр хвостовика наконечников DIN рассчитан по 2-3-му классу гибкости, в ГОСТ — по 6-му. То есть внутренний диаметр наконечников по ГОСТ больше, чем у наконечников по DIN.– Есть различие в толщине трубы, из которой изготавливаются наконечники. У медных наконечников по ГОСТ, на мелких сечениях, труба толще, чем у наконечников по DIN, на крупных – тоньше. В целом, на наш взгляд, толщина стенок более продумана и правильно распределена по размерам в стандарте DIN 46235.– Наличие маркировочных рисок, указывающих на месторасположение и количество опрессовок на хвостовике наконечников по DIN.– Размеры лопатки у наконечников по ГОСТ унифицированы и не зависят от диаметра крепежного отверстия. В наконечниках по DIN длина лопатки зависит от величины крепежного отверстия под болт. Она такая, какая необходима: ни больше ни меньше.

Такие наконечники есть. В двух опциях: луженые и нелуженые. Это наконечники ТМЛ и ТМ по ГОСТ 7386-80 с номинальными размерами 240-16-24 и 240-20-24. Данные наконечники имеют внутренний диаметр трубной части 24 мм, что более чем достаточно для свободного заведения медного кабеля 300 кв.мм со 2-м классом гибкости жилы. Все дело в том, что наконечники ТМЛ по ГОСТ7386-80 выполнены по высшему 6-му классу гибкости жил. Однако гибких тонкопроволочных кабелей с сечением 300 мм² просто не бывает. Поэтому данные наконечники и являются самыми, что ни на есть правильными трехсотыми наконечниками!

Правильный выбор наконечника – первый ответственный этап, от которого напрямую зависит качество и надежность смонтированной контактной клеммы. Золотое правило гласит: «внутренний диаметр хвостовика наконечника должен оптимально соответствовать диаметру зачищенной жилы». То есть кабельная жила должна заходить в наконечник с минимальным люфтом. Для наконечников типа ТА, ТАМ, ТМЛ(DIN), ТМЛс, НШП выбор не представляет проблемы, поскольку номинал наконечников соответствует сечению кабельной жилы.Сложности возникают при подборе медных наконечников ТМ и ТМЛ по ГОСТ 7386-80. Есть два пути.— В качестве навигатора, можно использовать специальную таблицу подбора из ГОСТ. Однако для пользования таблицей, требуется знать класс гибкости кабельной жилы. То есть, как минимум, нужно знать марку кабеля и желательно визуально представлять, как выглядит сама жила.— В идеале, необходимо измерить фактический диаметр жилы, на которой предполагается монтаж. Измерять следует саму жилу, а не кабель в изоляции. Зная диаметр жилы, можно воспользоваться номенклатурой наконечников ТМ/ТМЛ из каталога или соответствующей страничкой на нашем сайте и найти в обозначениях наконечников размер внутреннего диаметра хвостовика. Это третья цифра в обозначении наконечников, например, цифра «13» в позиции ТМЛ 70-10-13 «КВТ». Подбор наконечников должен осуществляться таким образом, чтобы эта цифра была максимально близка (но не меньше!) к наружному диаметру жилы.

Количество опрессовок зависит от длины хвостовика наконечника, а так же от ширины и типа матриц, которыми проводится опрессовка. Для инструмента с клиновидным типом матриц, как правило, достаточно одной, максимум, двух опрессовок. Матрицы в форме шестигранника могут быть узкими (шириной 5 мм) или широкими (шириной около 10 мм). Число опрессовок для инструмента с узкими матрицами (например, ПКГ-50 или ПКГ-120 «КВТ») — от двух до четырех в зависимости от размера наконечника; с широкими матрицами (например, ПГРс-120 или ПГРс-300 «КВТ») — одна-две опрессовки. При монтаже кабельных гильз количество опрессовок удваивается. Рекомендуемое число опрессовок приведено в таблице на нашем сайте. Заметим, что некоторые типы наконечников, например, медные наконечники по DIN 46235 выпускаются с уже нанесенной разметкой под узкие и широкие матрицы в местах предполагаемой опрессовки.

Шестигранная опрессовка эффективна тогда, когда внешний диаметр жилы хорошо подогнан к внутреннему диаметру хвостовика наконечника. Опрессованное шестигранником соединение обладает значительной механической прочностью и обеспечивает большую площадь электрического контакта между наконечником и жилой. Точно подобранное сочетание матрицы и наконечника делает соединение жила-наконечник практически герметичным и не повреждает отдельные проводники, из которых состоит кабельная жила. Это очень «щадящий» и эстетически совершенный вид обжима, максимально приближенный к естественной форме кабеля. Клиновидная (точечная) опрессовка хороша в тех случаях, когда внутренний диаметр хвостовика наконечника превышает размер кабельной жилы или когда требуется опрессовать моножилу. Определенным преимуществом клиновидных матриц является их универсальность. Так прессами ПМУ-120 или ПМУ-240 «КВТ» можно опрессовать практически любые наконечники любой серии и стандарта.

Принципиально такой вариант возможен, хотя и не очень желателен. Следует стремиться к тому, чтобы изначально наконечник был подобран оптимально. Тем не менее, в тех случаях, когда наконечник слишком велик для данного кабеля или слишком свободно болтается на жиле провода или же не обжимается матрицами ситуацию все еще можно исправить. Для этого нужно отрезать кусок кабеля длиной равной глубине захода жилы в наконечник. Достать и распотрошить жилу на отдельные проволочки. Теперь, заведя жилу в наконечник, необходимо максимально плотно забить остающееся свободное пространство хвостовика проволочками жилы. В таком случае опрессовка будет прочной и надежной. За переходное сопротивление можно не волноваться, поскольку максимальные нагрузки рассчитываются по сечению кабеля, которое меньше номинала наконечника.

Начнем с того, чего делать категорически нельзя. Нельзя обрезать несколько проволочек жилы, для того, чтобы она вошла в наконечник! Нельзя подтачивать жилу напильником (в случае однопроволочной жилы) для того чтобы уменьшить ее размер! Иными словами, никоим образом нельзя уменьшать сечение жилы, если конечно, Вы не переквалифицировались из электрика в пиротехника. Теперь о том, что делать можно. Если жила секторная и не влезает в наконечник, ее необходимо скруглить специальными матрицами НМ-300-С «КВТ». Если жила круглая, лучше всего подобрать наконечник или гильзу таким образом, что бы жила кабеля заходила в хвостовик с минимальным зазором.

Негласное правило, которым руководствуются монтажники при выборе наконечников предполагает, что диаметр отверстия под крепежный болт в наконечнике может быть больше, чем номинал самого используемого болта. В этом случае, не возникает никаких проблем при подключении, например, наконечника с отверстием в лопатке под болт М16 при помощи болта размера М12. Ведь по любому, прижим наконечника осуществляется посредством шайбы. Обратный вариант, обычно, по умолчанию не рассматривается, поскольку высверливание отверстия большего диаметра поверх меньшего в лопатке наконечника — дело неблагодарное и муторное. Кроме того, при увеличении отверстия под болт, существуют ограничения, связанные с шириной лопатки. Чрезмерно большое отверстие может ослабить механическую и электрическую прочность соединения.

Важно не столько то, каким именно инструментом пользоваться, а каким типом матриц укомплектован инструмент. Выбор следует остановить на инструменте с клиновидными матрицами. При этом нужно помнить, что часто моножила определенного сечения оконцовывается наконечниками с номиналом на одно или даже два сечения меньше. В ручных пресс-клещах СТК-05, СТВ-05 и им подобным, трудности могут возникнуть при опрессовке крайних сечений диапазона: 6 и 10 мм². Пресс-клещи моделей ПК-16 и ПК-35 «КВТ» не смотря на то, что имеют клиновидный тип матриц, предназначены для опрессовки только на многопроволочных жилах, поскольку моножилу они просто не продавят. Мелкие сечения можно обжимать прессом ПКГу-50 «КВТ», предварительно поменяв установленные по умолчанию шестигранные матрицы на клиновидные. Вообще, перед оконцеванием однопроволочных жил следует сначала определиться, нужен ли наконечник в принципе, потому что, как известно, провода мелких сечений чаще всего монтируются без всяких наконечников непосредственно в клемму или загибаются петлей вокруг крепежного винта с шайбой. Идеальным инструментом для обжима силовых наконечников крупных сечений будут механические пресса ПМУ-120 «КВТ» и ПМУ-240 «КВТ», а так же гидравлический пресс ПГРс-240 «КВТ».

В дополнение к основному номенклатурному ряду кабельных наконечников и гильз, серийно выпускаемых заводом «КВТ», возможно изготовление партий нестандартных изделий по индивидуальным заказам. Инженеры завода «КВТ» могут также оказать помощь в разработке, сопровождении технической документации и в проведении необходимых испытаний.

Можно. Единственный момент, на который нужно будет обратить внимание – что для опрессовки как минимум той части гильзы, в которой находится моножила, следует выбрать пресс с точечными (клиновидными) матрицами.

По алюминиевым гостовским наконечникам, ситуация на порядок лучше, чем с аналогичными медными наконечниками. Номинал алюминиевых наконечников ТА по ГОСТ 9581-80 соответствует номиналу кабельных алюминиевых жил 1-го и 2-го классов. То есть сечение любого из существующих алюминиевых кабелей (если жила круглая) соответствует номиналу алюминиевого или алюмо-медного наконечника по ГОСТ 9581-80.

В презентационных материалах компании KLAUKE действительно говорится о том, что их медные наконечники обладают особой «текучестью» и пластичностью при опрессовке, поскольку «непосредственно перед лужением, они проходят термообработку». Актуальность термообработки объясняется необходимостью снятия внутренних напряжений металла, образовавшихся при штамповке. Явление, о котором говорит уважаемая компания понятно. Увеличение твердости металла (в данном случае, меди) в процессе любых механических операций, будь то штамповка или гибка, действительно имеет место и на профессиональном жаргоне, применительно к штамповке, носит название «наклеп». Однако абсолютно непонятно, какое отношение эти известные процессы имеют к медным наконечникам, сделанным из трубы. Ведь «наклепу» и стрессу подвергается не трубная часть, а сплющиваемая лопатка и переходная зона деформации лопатка-хвостовик. Каким образом затвердение металла коснется трубной части, на которой и производится опрессовка?! Совершенно по-другому ситуация обстоит с изолированными наконечниками, наконечниками под пайку и штифтовыми наконечниками. Характерной особенностью этих типов наконечников является то, что все они сделаны из листа, а не из трубы. Все они миниатюрны, поэтому «наклеп» и стресс, возникшие в одном месте, отзываются в близлежащих. И самое главное, для того, чтобы превратить изначально плоскую контактную часть таких наконечников в круглую, требуется не один, а от 2 до 4 ударов пресса, выполняющего данную операцию. Именно В ЭТОМ СЛУЧАЕ отпуск наконечников и приведение их к мягкому, пластичному состоянию в термопечи становится абсолютно необходимым. Данный производственный этап — «дополнительная обработка перед лужением», в обязательном порядке присутствует для наконечников под пайку, наконечников НШП и изолированных наконечников, выпускаемых на заводе «КВТ». Возвращаясь к технологии «КВТ» по наконечникам, сделанным из трубы, следует отметить, что медная труба, используемая при их производстве, заказывается изначально — только мягкая. А потому, на наш взгляд, термическая обработка перед лужением здесь не требуется. Термический отпуск изделий был бы оправдан в единственном случае — если заказывается более дешевая твердая медная труба.

Проводимость олова действительно ниже, чем у меди. Поэтому при использовании наконечников с электролитическим лужением, некие потери в проводимости есть. Однако если учесть то, что медные наконечники с покрытием не подвержены коррозии и могут быть использованы в любых климатических условиях, в том числе и в морском климате, эта незначительная потеря в проводимости с лихвой окупается долгими годами бесперебойной и безупречной службы.

За последние 60 лет, техника опрессовки продвинулась достаточно далеко. Появилось новое поколение различных видов наконечников, которые предполагают исключительно непаянный способ соединения, а также профессиональный инструмент и калиброванные матрицы для обжима каждого типа наконечников. Развитие технического прогресса, стимулировавшее новые технологии контактных соединений, убедительно показывает правильность тренда: и авиастроение, и космическая отрасль, не говоря уже об обычной электромонтажной практике, практически полностью перешли на непаянные технологии. Немаловажным является так же вопрос здоровья, поскольку, в большинстве своем, в России пайка по-прежнему осуществляется припоями, содержащими свинец.

Оба типа наконечников хороши. Вопрос, в каких условиях предполагается их эксплуатация. Например, если монтаж происходит в условиях континентального климата (в Сибири, Казахстане) или в засушливых районах (Узбекистане или Туркмении), можно без ограничения использовать нелуженые медные наконечники. Однако, если электрические установки эксплуатируются в условиях морского климата (не важно, субтропики это или арктический холодный климат, как на Кольском), либо ситуация с загрязнением атмосферы оставляет желать лучшего (как в Москве), луженые наконечники скорее обязательны.
