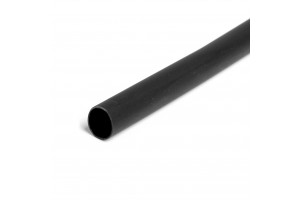

Трубка термоусадочная ТТ-150-12.7/6.4 черн (КВТ)

Артикул:79912

Модель:ТТ-150-12.7/6.4 черн

Тип:ТТ-150 (ТУ 22.21.29-073-972848

ТУ:22.21.29-073-97284872-2017

Производитель: КВТ

Отгрузка кратно упаковке: 10 шт.

Розничный магазин м.Братиславская

500 наименований товара КВТ всегда в наличии

Гарантия

1 ГОД гарантии от производителя в соответствии с законодательством РФ

Доставка по всей России

Доставка ТК "Деловые Линии", СДЭК

Описание ТТ-150-12.7/6.4, черн КВТ

Назначение, применение: изоляция и антикоррозионная защита электрических соединений диаметрами 6.4-12.7 мм, жгутовых сборок и трубопроводов в условиях химически агрессивных сред, повышенных механических нагрузок и высоких температур

Сертификация

Отказное письмо: термоусаживаемые трубки, клеевые термоусадочные трубки, компоненты кабельных муфт

Документация

Паспорт на термоусадочные трубки

Эксплуатационно-гарантийные сроки

Гарантийный срок хранения 10 лет
Гарантийный срок эксплуатации 3 года
Срок службы 10 лет

Предназначены для изоляции и антикоррозионной защиты электрических соединений, жгутовых сборок и трубопроводов в условиях химически агрессивных сред, повышенных механических нагрузок и высоких температур
Коэффициент усадки: 2:1
Материал: фторопласт, не поддерживает горение
Цвет: черный
Рекомендованы к применению в условиях повышенных температур до +150 °C
Устойчивы к воздействию горюче-смазочных материалов, большинства неорганических и органических кислот, спиртов, растворителей, бензинаи авиационного керосина
Обладают повышенной стойкостью к абразивному износу и порезам
Устойчивы к ультрафиолетовому излучению и погодным условиям
Идеально подходят для использования в аэрокосмической области и военной промышленности
Высокая температура усадки обусловлена композиционным составом фторопласта и жесткостью в сравнении с традиционными термоусадочными трубками
После полной усадки формируют прочный армирующий кожух при минимальной толщине стенок трубки
Форма поставки: нарезка по 1.22 м
Инструмент для монтажа: портативные бутановые горелки «КВТ», высокотемпературный фен ТТ-1800 (КВТ)

Относительное удлинение при разрыве	не менее 300%
Температура усадки	125–150 °C
Температура эксплуатации	от -55 °C до +150 °C
Прочность на растяжение	не менее 25 МПа
Электрическая прочность	не менее 30 кВ/мм
Рабочее напряжение	до 1000 В
Удельное объемное электрическое сопротивление	10¹³ Ом*см

Описание и особенности продукта

Высокотемпературные термоусадочные трубки ТТ-150 c коэффициентом усадки 2:1 изготовлены из специальной композиции фторопласта и предназначены для изоляции и защиты электрических соединений.

Уникальное сочетание таких свойств как исключительная механическая и диэлектрическая прочность, негорючесть, высокая устойчивость к экстремальным температурам и химическим реагентам выделяют эти трубки в особый класс специализированных термоусадочных продуктов.

Черные термоусадочные трубки ТТ-150 (КВТ) устойчивы к истиранию, абразивным воздействиям, порезам и механическим повреждениям. Особая механическая прочность полужестких трубок ТТ-150 обусловлена самой молекулярной структурой полимерной композиции - поливинилиденфторид (PVDF). Трубки, произведенные из данной композиции, так же известны как Kynar, 150Ф, Deray KY 150 и др.

Трубки ТТ-150 (КВТ) обладают способностью поддерживать работоспособность в широком диапазоне рабочих температур от -55°С до +150°С. Отличительной чертой данного вида трубок является их практически полная негорючесть и устойчивость к химически агрессивным средам.

После усадки черные трубки ТТ-150 создают жесткую и прочную армирующую структуру и сохраняют достаточную степень гибкости. ТТ-150 идеально подходят для долговременной антивандальной защиты мест соединений кабелей и проводов, эксплуатирующихся в суровых условиях.

ТТ-150 рекомендованы для монтажа на проводах и кабелях с самозатухающей изоляцией (с индексами «нг» и «нг LS») при учете высоких требований к механической и абразивной прочности, и незаменимы для использования в аэрокосмической, авиационной, химической и военной промышленностях.

Термоусадочные трубки ТТ-150 (КВТ) выпускаются в черном цвете и поставляются мерными отрезками по 1,22 метра (10 штук в упаковке). Диапазон типоразмеров представлен наиболее востребованным размерным рядом от 2,4/1,2 до 12,7/6,5мм.

Высокотемпературные фторопластовые термоусадочные трубки с коэффициентом усадки 2:1 79912

Тип трубки: без клеевого слоя

Полезные статьи
- Требования к технологии монтажа термоусаживаемых трубок
- Круги сжимаются ТУТ... (о термоусадке)

Технические характеристики
Диаметр до усадки, мм	12.7
Диаметр после усадки, мм	6.4
Коэффициент усадки	2
Материал	фторопласт
Наименование	ТТ-150-12.7/6.4 (КВТ)
Оптимальный диапазон усадки, мм	11.4-7.8
Относительное удлинение до разрыва, не менее %	300
Специальные свойства	Высокотемпературнаянг (не поддерживает горение)
Страна происхождения	Россия
Тип трубки	без клеевого слоя
Толщина стенки после усадки, мм	0.3
Цвет трубки	черный
Прочность на растяжение, не менее Мпа	25
Рабочее напряжение, до (кВ)	1
Температура эксплуатации, ˚С	-55...+150
Штрих-код	4680430024126
Электрическая прочность, не менее кВ/мм	30
Габариты
Вес нетто единицы товара, кг	0,02
Единица измерения	шт
Размерные характеристики
D	12.7
d	6.4
S	0.3
Транспортная упаковка
Вес брутто транспортной упаковки, кг	5.1
Высота транспортной упаковки, см	21
Длина транспортной упаковки, см	126
Количество в транспортной упаковке	240
Объём транспортной упаковки, куб.м	0.063504
Тип транспортной упаковки	картонная коробка
Ширина транспортной упаковки, см	24
Потребительская упаковка
Вес брутто потребительской упаковки, кг:	0.2
Высота потребительской упаковки, см	1
Длина потребительской упаковки, см	1,22
Количество в потребительской упаковке	10
Тип потребительской упаковки	п/э пакет
Ширина потребительской упаковки, см	5
Штрих-код EAN-13 потребительской упаковки	4680430024126
Вес брутто потребительской упаковки, кг	0,2
Объём потребительской упаковки, куб.м	0,000006
Промежуточная упаковка
Вес брутто промежуточной упаковки, кг	0,2
Объём промежуточной упаковки, куб.м	0,000006
Ширина промежуточной упаковки, см	5

Трубка термоусадочная ТТ-150-12.7/6.4 черн (КВТ) купить по выгодной цене (336.16 руб.) в интернет-магазине КВТ-PRO.RU - фото, отзывы, технические характеристики. Доставка по Москве и России

Видеообзоры ТТ-150-12.7/6.4 черн

Полезная информация

Размеры

SKU	товарные позиции Цвет трубки	D (мм)	d (мм)	S (мм)
79908	ТТ-150-2.4/1.2 черн (КВТ)	2.4	1.2	0.25
79909	ТТ-150-4.8/2.4 черн (КВТ)	4.8	2.4	0.25
79911	ТТ-150-9.5/4.8 черн (КВТ)	9.5	4.8	0.3
79912	ТТ-150-12.7/6.4 черн (КВТ)	12.7	6.4	0.3

Упаковка

SKU	товарные позиции Цвет трубки	кол-во в упаковке	тип упаковки	штрих-код EAN-13	длина (см)	ширина (см)	высота (см)	вес брутто (кг)	объем упак. (куб.м)
79908	ТТ-150-2.4/1.2 черн (КВТ)	10	п/э пакет	4680430024089	1.22	3	1	0.05	4.0E-6
79909	ТТ-150-4.8/2.4 черн (КВТ)	10	п/э пакет	4680430024096	1.22	4	1	0.06	5.0E-6
79911	ТТ-150-9.5/4.8 черн (КВТ)	10	п/э пакет	4680430024119	1.22	5	1	0.1	6.0E-6
79912	ТТ-150-12.7/6.4 черн (КВТ)	10	п/э пакет	4680430024126	1.22	5	1	0.2	6.0E-6

Технические характеристики

SKU	товарные позиции Цвет трубки	Тип трубки	Рабочее напряжение, до (кВ)	Диаметр до усадки, мм	Диаметр после усадки, мм	Коэффициент усадки	Материал	Цвет трубки
79908	ТТ-150-2.4/1.2 черн (КВТ)	без клеевого слоя	1	2.4	1.2	2:1	фторопласт	черный
79909	ТТ-150-4.8/2.4 черн (КВТ)	без клеевого слоя	1	4.8	2.4	2:1	фторопласт	черный
79911	ТТ-150-9.5/4.8 черн (КВТ)	без клеевого слоя	1	9.5	4.8	2:1	фторопласт	черный
79912	ТТ-150-12.7/6.4 черн (КВТ)	без клеевого слоя	1	12.7	6.4	2:1	фторопласт	черный

Вопросы и ответы

Правила выбора термоусаживаемой трубки

При выборе термоусаживаемой трубки необходимо в первую очередь знать диаметр поверхности, на которую будет усаживаться трубка. Для трубки с коэффициентом 2:1 необходимо руководствоваться правилом 80:20 при ее выборе. Согласно этому правилу, трубка должна быть усажена не менее чем на 20% и не более чем 80% от полного номинального диапазона усадки. Другим словами внутренний диаметр трубки до усадки должен быть больше, чем основание, на которое будет производиться усадка на 10-20%, а после усадки должен быть меньше диаметра основания на 10-20%. При этих условиях будет обеспечено плотное прилегание трубки к изделию.

Значение коэффициента усадки

Коэффициент усадки — это отношение диаметра термоусаживаемой трубки до усадки (в состоянии поставки) к ее диаметру после свободной усадки. Другими словами диаметр трубки с коэффициентом усадки 2:1 уменьшается в 2 раза, трубки 3:1 - соответственно в три раза, а 4:1 — в четыре. Чем больше коэффициент усадки, тем сложнее термоусаживаемая трубка в изготовлении, и тем более универсальна и эффективна в применении. При больших перепадах в диаметрах изолируемых поверхностей термоусаживаемая трубка с большим коэффициентом усадки незаменима.

Инструмент для работы с темоусаживаемой трубкой

Оптимальным инструментом для монтажа термоусаживаемой трубки служит высокотемпературный фен. Профессиональный фен для термоусадки обеспечивает быстрый, качественный и «щадящий» монтаж тонкостенной термоусаживаемой трубки с возможностью контроля температуры нагрева и скорости усадки. Следует избегать использования открытого пламени для усадки термоусаживаемых трубок.

Усадка термоусаживаемой трубки пламенем горелки

Газовая горелка – незаменимый инструмент для монтажа кабельных термоусаживаемых муфт, а так же среднестенных и толстостенных трубок и кожухов. В случае использования газовой горелки для тонкостенных трубок типа ТУТнг, при неаккуратном обращении с пламенем, возможны перегрев и повреждения термоусаживаемой трубки (поджоги). Для монтажа термоусаживаемых трубок ТУТ и ТУТнг рекомендован монтаж при помощи высокотемпературного фена. При наличии электропитания, конечно.

Отличие термоусадочной трубки от термоусаживаемой

Ничем. Термоусадочная и термоусаживаемая трубка — часто встречающиеся синонимические названия одного и того же продукта. Помимо этого, имеют хождение и более экзотические названия: «термоусадка»; «термотрубка»; «термокембрик»; «термоусадочный кембрик».

Правильная усадка трубки

Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».

Уменьшение длины трубки после усадки

Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.

Понятие "память формы"

Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».
